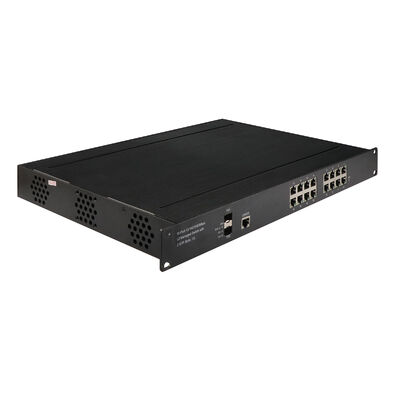

Bộ Chuyển Mạch Mạng PoE Quản Lý 2.5G Loại 1U 16 Cổng
Các Tính Năng Chính
1. Cấu Hình Cổng Mật Độ Cao
Được trang bị 2 × cổng quang SFP 1000 Mbps và 16 × cổng Ethernet RJ45 10/100/1000 Mbps, bộ chuyển mạch hỗ trợ mở rộng mạng linh hoạt. Các cổng đồng tương thích với cáp CAT3/CAT4/CAT5 (10BASE-T) và CAT5e trở lên (100/1000BASE-TX) lên đến 100 mét, cho phép dễ dàng tích hợp với các thiết bị cũ và hiện đại.
2. Thiết Kế Phần Cứng Cấp Công Nghiệp
Vỏ kim loại chắc chắn (483 × 275 × 44.5 mm) đáp ứng các tiêu chuẩn bảo vệ IP30 và hỗ trợ đầu vào không phân cực AC 220V, đơn giản hóa việc triển khai nguồn trong tủ công nghiệp. Tuân thủ các tiêu chuẩn EMI và EMS đảm bảo hoạt động ổn định dưới sự nhiễu điện từ mạnh.
3. Khả Năng Dự Phòng Mạng & Bảo Vệ Vòng Nhanh Chóng
Hỗ trợ ITU-T G.8032 Ethernet Protection Ring (EPR), ERPS và các giao thức cây bao trùm cổ điển bao gồm STP, RSTP và MSTP. Các cơ chế này cung cấp khả năng khôi phục lỗi dưới 50 ms, ngăn chặn vòng lặp mạng và duy trì tính liên tục của giao tiếp trong các cấu trúc liên kết vòng và lưới.
4. Kiểm Soát VLAN & Multicast Nâng Cao
Cung cấp các khả năng VLAN mở rộng bao gồm IEEE 802.1Q VLAN, VLAN dựa trên cổng, VLAN dựa trên MAC, VLAN subnet IP, VLAN dựa trên giao thức, dịch VLAN và Đăng ký VLAN Multicast (MVR).
Tối ưu hóa Multicast được tăng cường thông qua IGMP/MLD snooping (v1/v2/v3), lọc và báo cáo proxy, giảm lưu lượng không cần thiết và tiết kiệm băng thông cho luồng video và thời gian thực.
5. Quản Lý Lưu Lượng & QoS Tinh Tế
Sử dụng chuyển mạch lưu trữ và chuyển tiếp với hỗ trợ khung jumbo lên đến 9.6 KB. Các tính năng QoS tích hợp bao gồm phân loại lưu lượng, lập lịch ưu tiên (CoS), giới hạn tốc độ vào/ra, định hình cổng và kiểm soát bão cho lưu lượng quảng bá, multicast và unicast không xác định—đảm bảo hiệu suất xác định cho các ứng dụng công nghiệp nhạy cảm với độ trễ.
Hỗ trợ IEEE 802.3az Energy Efficient Ethernet để tối ưu hóa mức tiêu thụ điện năng trong thời gian sử dụng thấp.
6. Bảo Mật Mạng Đa Lớp
Cung cấp kiểm soát truy cập mạnh mẽ thông qua xác thực IEEE 802.1X, bảo mật dựa trên MAC, RADIUS và TACACS+, và các chính sách ACL linh hoạt. Các cơ chế bảo vệ bổ sung như IP Source Guard, Dynamic ARP Inspection và quản lý được mã hóa thông qua HTTPS, SSL và SSH v2 giúp bảo vệ chống giả mạo, truy cập trái phép và các mối đe dọa trên mạng.
Bao gồm DHCP Snooping và DHCP Relay với Tùy chọn 82 để quản lý địa chỉ IP an toàn.
7. Tổng Hợp Liên Kết Linh Hoạt
Hỗ trợ cả tổng hợp tĩnh và IEEE 802.3ad LACP, cho phép kết hợp nhiều liên kết vật lý để có thông lượng cao hơn và dự phòng liên kết—lý tưởng cho các kết nối xương sống và lớp tổng hợp.
8. Quản Lý & Giám Sát Toàn Diện
Hỗ trợ nhiều phương pháp quản lý bao gồm CLI (kiểu Cisco), Web GUI, SNMP v1/v2c/v3 và Telnet. Các tính năng bao gồm nâng cấp firmware TFTP/HTTP với bảo vệ hình ảnh kép, RMON, MIB II, phản chiếu cổng, nhật ký sự kiện, DNS và đồng bộ hóa thời gian NTP/SNTP.
Chẩn đoán cáp tích hợp giúp nhanh chóng xác định và định vị các lỗi dây, giảm thời gian khắc phục sự cố tại chỗ.
9. Sẵn Sàng IPv6 Hoàn Toàn
Hỗ trợ gốc cho quản lý và dịch vụ IPv6 như IPv6 Telnet, ICMPv6, SNMPv6, HTTPv6, SSH/SSL qua IPv6, IPv6 ACL, IPv6 QoS, TFTPv6 và NTPv6, đảm bảo khả năng tương thích với các kiến trúc mạng thế hệ tiếp theo.
10. Độ Tin Cậy Công Nghiệp Đã Được Chứng Minh
Được chứng nhận chịu được rung động, sốc và rơi tự do theo tiêu chuẩn IEC 60068. Hoạt động đáng tin cậy trong độ ẩm không ngưng tụ 5%–95%, làm cho nó phù hợp để hoạt động liên tục trong môi trường công nghiệp khắc nghiệt.
Dữ Liệu Kỹ Thuật
|
Tên Sản Phẩm |
Bộ Chuyển Mạch Sợi Quang Công Nghiệp 10/100/1000Mbps (2F+16TP) |
|
Model No. |
IM-FP021616GW |
|
Cổng |
2 x cổng SFP 1000Mpbs 16x10/100/1000M UTP RJ45 |
|
Tiêu Chuẩn |
IEEE 802.3, IEEE802.3U, IEEE802.3ab, IEEE802.3z, IEEE802.1d STP, IEEE802.1w RSTP, IEEE802.1s MSTP, ITU-T G.8023 EPR/Y.1344, IEEE802.1Q, IEEE802.1X, IEEE802.3ad, IEEE802.3x, IEEE802.3af, IEEE802.3at, IEEE802.1ad, IEEE802.1p, IEEE802.1ab, IEEE802.3az |
|
VLAND ID |
4096 |
|
Khung Jumbo |
9.6KB |
|
Kích Thước Bảng Địa Chỉ MAC |
8K |
|
Tiêu Chuẩn Poe |
IEEE802.3af, IEEE802.3at (Poe là tùy chọn, mặc định là không có Poe) |
|
Tính Năng Chuyển Mạch |
Chế độ truyền: lưu trữ và chuyển tiếp Băng thông hệ thống: 36Gbps (không tắc nghẽn) |
|
Phương Tiện Mạng |
10BASE-T: CAT3, CAT4, CAT5 cáp xoắn đôi không che chắn (≤100m) 100/1000BASE-TX: CAT5 trở lên cáp xoắn đôi có che chắn (≤100m) Cổng SFP, khoảng cách truyền: 20Km, 40Km, 60Km, 80Km, 100Km |
|
Đèn LED |
Nguồn, mạng, sợi quang |
|
Nguồn điện |
Điện áp đầu vào: AC220V Đầu vào nguồn không phân cực: hỗ trợ |
|
Môi Trường |
Nhiệt độ làm việc: -40℃～ 85℃ Độ ẩm làm việc: 5%～95%, không ngưng tụ |
|
Tiêu Chuẩn Công Nghiệp |
EMI: FCC Phần 15 Subpart B Class A, EN 55022 Class A, EN61000-6-4- Phát xạ cho môi trường công nghiệp EMS: EN61000-6-2-Miễn nhiễm cho môi trường công nghiệp, EN 61000-4-2 (ESD) Cấp 3, EN 61000-4-3 (RS) Cấp 3, EN 61000-4-4 (EFT) Cấp 3, EN 61000-4-5 (Surge) Cấp 3, EN 61000-4-6 (CS) Cấp 3, EN 61000-4-8 Kiểm Soát Lưu Lượng: NEMA-TS2, Rung: IEC 60068-2-6 Rơi Tự Do: IEC 60068-2-32, Sốc: IEC 60068-2-27 Giao Thông Đường Sắt: EN 50121-4 |
|
Thông Tin Cơ Khí |
Lớp An Toàn: IP30 Kích Thước: 483x 275 x 44.5mm |
|
Bảo Hành |
Thay thế trong vòng 1 năm; sửa chữa 3 năm |
Tổng Quan
Olycom IM-FP021616GW là bộ chuyển mạch Ethernet lớp 2 được quản lý cấp công nghiệp được thiết kế để cung cấp kết nối mạng ổn định, thông lượng cao và an toàn trong môi trường công nghiệp đòi hỏi khắt khe.
Nó kết hợp khả năng xương sống sợi quang với khả năng truy cập đồng mật độ cao, làm cho nó phù hợp để tổng hợp thiết bị công nghiệp quy mô lớn và truyền dẫn đường dài.
Bộ chuyển mạch cung cấp 2 giao diện sợi quang Gigabit SFP hỗ trợ cả mô-đun đơn mode và đa mode, cho phép khoảng cách truyền từ các liên kết tầm ngắn đến 100 km, cùng với 16 cổng Ethernet RJ45 10/100/1000 Mbps tự động đàm phán để kết nối thiết bị trường linh hoạt. Thiết kế lai này cho phép tích hợp sợi quang-đồng liền mạch trên các mạng công nghiệp.
Được thiết kế cho các điều kiện khắc nghiệt, IM-FP021616GW hoạt động đáng tin cậy trong phạm vi nhiệt độ mở rộng -40°C đến +85°C, có vỏ kim loại chắc chắn được xếp hạng IP30 và hỗ trợ đầu vào nguồn không phân cực AC 220V, đảm bảo khả năng chống lại tiếng ồn điện, rung động và bụi thường thấy trong các địa điểm công nghiệp.
Với dung lượng chuyển mạch không chặn 36 Gbps, bảng địa chỉ MAC 8K và hỗ trợ lên đến 4096 VLAN, bộ chuyển mạch mang lại hiệu suất nhất quán ngay cả trong các mạng phân đoạn mật độ cao.
Các tính năng quản lý, dự phòng, kiểm soát lưu lượng và bảo mật nâng cao đảm bảo hoạt động 24/7 không bị gián đoạn cho các ứng dụng quan trọng.
Sản phẩm tuân thủ các tiêu chuẩn FCC, CE, NEMA-TS2 và EN 50121-4 (ứng dụng đường sắt) và được hỗ trợ bởi chính sách thay thế 1 năm và dịch vụ sửa chữa 3 năm, làm cho nó trở thành một lựa chọn đáng tin cậy cho việc triển khai công nghiệp dài hạn.
Ứng Dụng
1. Hệ Thống Điều Khiển & Tự Động Hóa Công Nghiệp
Hỗ trợ PLC, HMI, cảm biến và bộ điều khiển trong dây chuyền sản xuất và hệ thống tự động hóa. Cách ly VLAN và QoS đảm bảo việc cung cấp lưu lượng điều khiển thời gian thực đáng tin cậy trong khi tách dữ liệu quản lý và giám sát.
2. Mạng Giao Thông Vận Tải & Đường Sắt
Được thiết kế cho các hệ thống thông tin liên lạc đường sắt và đường bộ, tuân thủ EN 50121-4. Các giao thức dự phòng vòng đảm bảo khôi phục nhanh chóng và kết nối không bị gián đoạn cho các hệ thống tín hiệu, giám sát và thông tin hành khách.
3. Cơ Sở Hạ Tầng Năng Lượng, Điện & Tiện Ích
Lý tưởng cho các trạm biến áp, các địa điểm năng lượng tái tạo và mạng lưới giám sát lưới điện. Bảo vệ vòng có sẵn cao và khả năng chịu nhiệt độ rộng hỗ trợ các cài đặt ngoài trời và không cần giám sát.
4. Môi Trường Công Nghiệp Khắc Nghiệt
Thích hợp cho khai thác mỏ, luyện kim, nhà máy hóa dầu và các địa điểm công nghiệp nặng. Khả năng chống bụi, rung động, nhiễu điện và nhiệt độ khắc nghiệt, với quản lý từ xa đơn giản hóa việc bảo trì.
5. Giám Sát Video & Giám Sát Từ Xa
Được tối ưu hóa cho mạng camera IP và hệ thống an ninh. Quản lý multicast và QoS ưu tiên lưu lượng video trong khi VLAN cách ly dữ liệu giám sát khỏi mạng hoạt động.
6. Công Viên Công Nghiệp & Khuôn Viên Doanh Nghiệp
Cung cấp mạng tổng hợp và phân phối đáng tin cậy cho các công viên công nghiệp, trung tâm hậu cần và khuôn viên lớn, hỗ trợ mật độ thiết bị cao, phân đoạn lưu lượng và tổng hợp liên kết xương sống.
7. Vận Tải Đường Sắt & Giao Thông Công Cộng
Đảm bảo thông tin liên lạc ổn định cho thiết bị trên tàu, cảm biến bên đường ray và hệ thống điều khiển nhà ga. Khôi phục lỗi nhanh chóng tăng cường an toàn và tính liên tục của hoạt động.
8. Dự Án Di Chuyển IPv6
Một nền tảng lý tưởng cho các tổ chức chuyển đổi sang IPv6, cung cấp khả năng chuyển tiếp và quản lý dữ liệu IPv6 đầy đủ mà không ảnh hưởng đến hiệu suất hoặc bảo mật.
Thông Tin WEB
Hỗ trợ chẩn đoán cáp và có thể xác định điểm lỗi
Hỗ trợ IEEE802.3az EEE (Ethernet Tiết Kiệm Năng Lượng) Quản lý, tối ưu hóa mức tiêu thụ điện năng
Hỗ trợ STP, RSTP, MSTP, ITU-T G.8032 Ethernet Protection Ring (EPR)
Hỗ trợ QoS, phân loại giao thông QoS, CoS, kiểm soát băng thông (hướng vào/ra), triệt tiêu bão, dịch vụ khác biệt
Hỗ trợ IEEE802.1q VLAN, cổng VLAN, dựa trên Mac VLAN, IP subnet VLAN, Protocol VLAN, VLAN chuyển đổi, MVR
Hỗ trợ tổng hợp liên kết IEEE802.3ad LACP động, tổng hợp liên kết tĩnh
Hỗ trợ IGMP/MLD snooping V1/V2/V3, lọc/điều chế IGMP, tìm kiếm IGMP
Hỗ trợ báo cáo tác nhân IGMP, MLD snooping
Bảo mật: dựa trên cổng và Mac IEEE802.1X, RADIUS, ACL, TACACS+, HTTP/HTTPS, SSL/SSH v2
Hỗ trợ Cisco® như CLI, quản lý Web, SNMP v1/v2c/v3, Telnet
Hỗ trợ nâng cấp phần mềm qua TFTP và HTTP, dự phòng firmware ngăn chặn nâng cấp không thành công
Hỗ trợ DHCP client/Relay/Snooping/Snooping tùy chọn 82/Relay tùy chọn 82
Hỗ trợ RMON, MIB II, hình ảnh phản chiếu, nhật ký sự kiện, DNS, NTP/SNTP, IEEE802.1ab LLDP
Hỗ trợ IPV6 Telnet server/ICMP v6, SNMP, HTTP, SSH/SSL, NTP/SNTP, TFTP, QoS, ACL
