Bộ Chuyển Mạch Gigabit Fiber Quản Lý L2/L3 Gắn Rack 24 Cổng
Thông số kỹ thuật của Bộ Chuyển Mạch Mạng 24 Cổng
| Tên sản phẩm | Bộ Chuyển Mạch Fiber Quản Lý Công Nghiệp 10/100/1000Mbps (4F+24TP) |
| Model No. | IM-FS042400GW |
| Cổng |
4 x cổng SFP 1000Mpbs (Cổng FX3 và FX4 là cổng COMBP) 24x10/100/1000M UTP RJ45(Cổng 23 và 24 là cổng COMBO) |
| Tiêu chuẩn | IEEE 802.3, IEEE802.3U, IEEE802.3ab, IEEE802.3z, IEEE802.1d STP, IEEE802.1w RSTP, IEEE802.1s MSTP, ITU-T G.8023 EPR/Y.1344, IEEE802.1Q, IEEE802.1X, IEEE802.3ad, IEEE802.3x, IEEE802.3af, IEEE802.3at, IEEE802.1ad, IEEE802.1p, IEEE802.1ab, IEEE802.3az |
| ID VLAN | 4096 |
| Khung Jumbo | 9.6KB |
| Kích thước bảng địa chỉ MAC | 8K |
| Tiêu chuẩn Poe | IEEE802.3af, IEEE802.3at (Poe là tùy chọn, mặc định là không có Poe) |
| Tính năng chuyển mạch |
Chế độ truyền: lưu trữ và chuyển tiếp Băng thông hệ thống: 56Gbps (không tắc nghẽn) |
| Phương tiện mạng |
10BASE-T: CAT3, CAT4, CAT5 cáp xoắn đôi không che chắn (≤100m) 100/1000BASE-TX: CAT5 trở lên cáp xoắn đôi có che chắn (≤100m) Cổng SFP, khoảng cách truyền: 20Km, 40Km, 60Km, 80Km, 100Km |
| Đèn LED | Nguồn, mạng, fiber |
| Nguồn điện |
Điện áp đầu vào: AC220V Đầu vào nguồn không phân cực: hỗ trợ |
| Môi trường |
Nhiệt độ làm việc: -40°～ 85°C Độ ẩm làm việc: 5%～95%, không ngưng tụ |
| Tiêu chuẩn công nghiệp |
EMI: FCC Phần 15 Subpart B Class A, EN 55022 Class A, EN61000-6-4- Phát xạ cho môi trường công nghiệp EMS: EN61000-6-2-Miễn nhiễm cho môi trường công nghiệp, EN 61000-4-2 (ESD) Cấp 3, EN 61000-4-3 (RS) Cấp 3, EN 61000-4-4 (EFT) Cấp 3, EN 61000-4-5 (Surge) Cấp 3, EN 61000-4-6 (CS) Cấp 3, EN 61000-4-8 Kiểm soát lưu lượng: NEMA-TS2, Rung: IEC 60068-2-6 Rơi tự do: IEC 60068-2-32, Sốc: IEC 60068-2-27 Giao thông đường sắt: EN 50121-4 |
| Thông tin cơ học |
Lớp an toàn: IP30 Kích thước: 483x 294.6 x 44.5mm |
| Bảo hành | Thay thế trong vòng 1 năm; sửa chữa 3 năm |
Các tính năng chính
1. Kiến trúc cổng & Tính linh hoạt của phương tiện
Bộ chuyển mạch cung cấp 4 × cổng fiber SFP 1000 Mbps, hỗ trợ các mô-đun đơn mode và đa mode với khoảng cách truyền từ 20 km đến 100 km.
Hai trong số các giao diện fiber hoạt động như các cổng COMBO, chia sẻ tài nguyên vật lý với các cổng đồng tương ứng để cho phép lựa chọn fiber hoặc đồng.
Ngoài ra, 24 × cổng Ethernet RJ45 10/100/1000 Mbps hỗ trợ tự động đàm phán và tự động MDI/MDIX để tích hợp thiết bị nhanh chóng.
Cổng 23 và 24 cũng được triển khai dưới dạng giao diện COMBO, tăng thêm tính linh hoạt trong việc đi dây tại các địa điểm công nghiệp bị hạn chế.
Các cổng đồng hỗ trợ cáp Ethernet tiêu chuẩn lên đến 100 mét, đảm bảo khả năng tương thích với cả các thiết bị công nghiệp cũ và hiện đại.
2. Thiết kế phần cứng công nghiệp

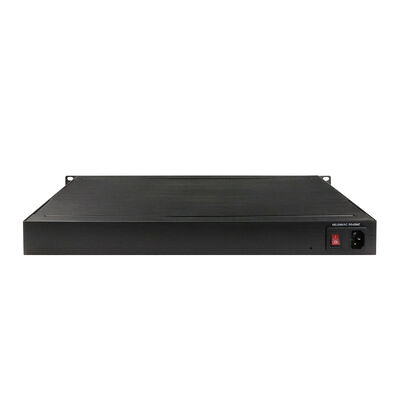

Kích thước vỏ (483 × 294.6 × 44.5 mm) được tối ưu hóa cho các tủ công nghiệp gắn rack.
Vỏ kim loại đáp ứng các tiêu chuẩn bảo vệ IP30, cung cấp khả năng chống xâm nhập bụi và va đập cơ học.
Hai đầu vào nguồn AC 220V không phân cực loại bỏ các lo ngại về phân cực và tăng cường độ tin cậy của nguồn.
Thiết bị đáp ứng các yêu cầu EMI và EMS nghiêm ngặt, bao gồm FCC Phần 15 Loại A và EN 61000-4 Cấp 3, đảm bảo hoạt động ổn định trong môi trường có nhiều nhiễu.
3. Dự phòng mạng & Khôi phục lỗi
Bộ chuyển mạch hỗ trợ Vòng bảo vệ Ethernet (EPR) ITU-T G.8032 để dự phòng dựa trên vòng nhanh.
Hỗ trợ bổ sung cho ERPS, STP, RSTP và MSTP đảm bảo khả năng tương thích với các cấu trúc liên kết mạng công nghiệp khác nhau.
Thời gian khôi phục lỗi ≤50 ms giảm thiểu sự gián đoạn dịch vụ trong các lỗi liên kết.
Các cơ chế phát hiện và triệt tiêu vòng lặp tích hợp ngăn chặn bão quảng bá và sự không ổn định của mạng.
4. Kiểm soát lưu lượng VLAN & Multicast
Nhiều cơ chế VLAN được hỗ trợ, bao gồm IEEE 802.1Q VLAN, VLAN dựa trên cổng, VLAN dựa trên MAC, VLAN subnet IP và VLAN dựa trên giao thức.
Dịch VLAN cho phép kết nối liền mạch giữa các miền mạng được phân đoạn.
Đăng ký VLAN Multicast (MVR) cho phép phân phối luồng multicast hiệu quả trên các ranh giới VLAN.
Lưu lượng multicast được tối ưu hóa bằng cách sử dụng IGMP và MLD snooping (v1/v2/v3), cùng với các chức năng lọc và báo cáo tác nhân.
Các tính năng này làm giảm đáng kể việc tràn multicast không cần thiết trong các triển khai quy mô lớn.
5. QoS & Tối ưu hóa lưu lượng
Bộ chuyển mạch hoạt động bằng cách sử dụng cơ chế chuyển tiếp lưu trữ và chuyển tiếp để đảm bảo tính toàn vẹn của dữ liệu.
Hỗ trợ các khung jumbo lên đến 9.6 KB cải thiện hiệu quả truyền tải cho các gói dữ liệu lớn.
Các chức năng QoS bao gồm phân loại lưu lượng, lập lịch ưu tiên, đánh dấu CoS và giới hạn tốc độ.
Kiểm soát băng thông vào và ra đảm bảo phân bổ tài nguyên công bằng giữa các thiết bị được kết nối.
Các cơ chế kiểm soát bão ngăn chặn lưu lượng quảng bá, multicast và unicast không xác định.
IEEE 802.3az Ethernet Tiết kiệm Năng lượng làm giảm mức tiêu thụ điện năng một cách linh hoạt trong thời gian lưu lượng thấp.
6. Bảo mật & Kiểm soát truy cập
Truy cập mạng được bảo vệ thông qua xác thực IEEE 802.1X dựa trên địa chỉ cổng hoặc MAC.
Xác thực tập trung được hỗ trợ thông qua RADIUS và TACACS+.
Các chính sách ACL linh hoạt cung cấp khả năng lọc lưu lượng và hạn chế truy cập chi tiết.
Các biện pháp bảo vệ bổ sung bao gồm IP Source Guard, Dynamic ARP Inspection và truy cập quản lý được mã hóa bằng HTTPS, SSL và SSH v2.
DHCP Snooping và DHCP Relay với Tùy chọn 82 bảo vệ việc gán địa chỉ IP và ngăn chặn các cuộc tấn công DHCP trái phép.
7. Tổng hợp liên kết
Bộ chuyển mạch hỗ trợ tổng hợp tĩnh cũng như IEEE 802.3ad LACP.
Nhiều liên kết vật lý có thể được kết hợp thành một giao diện logic duy nhất để tăng băng thông và dự phòng.
Các nhóm tổng hợp có thể cung cấp thông lượng lên đến 4 Gbps, phù hợp với các kết nối xương sống và lớp tổng hợp.
8. Quản lý & Bảo trì
Truy cập quản lý có sẵn thông qua CLI kiểu Cisco, Web GUI, SNMP v1/v2c/v3 và Telnet.
Nâng cấp chương trình cơ sở được hỗ trợ thông qua TFTP và HTTP, với khả năng dự phòng hình ảnh để ngăn chặn lỗi nâng cấp.
Các tính năng giám sát bao gồm RMON, MIB II và ghi nhật ký sự kiện chi tiết.
Soi gương cổng cho phép phân tích lưu lượng và khắc phục sự cố.
Chẩn đoán cáp tích hợp xác định các lỗi đi dây như hở hoặc ngắn mạch, giảm thời gian bảo trì tại chỗ.
Đồng bộ hóa thời gian được hỗ trợ thông qua NTP và SNTP.
9. Khả năng sẵn sàng IPv6
Bộ chuyển mạch cung cấp hỗ trợ IPv6 đầy đủ trên các mặt phẳng quản lý và chuyển tiếp.
Các dịch vụ được hỗ trợ bao gồm IPv6 Telnet, ICMPv6, SNMPv6, HTTPv6, SSH/SSL qua IPv6, TFTPv6 và NTPv6.
IPv6 ACL và IPv6 QoS đảm bảo thực thi chính sách nhất quán trong các mạng kép hoặc chỉ IPv6.
10. Độ tin cậy về môi trường
Thiết bị được thử nghiệm về độ rung, sốc và rơi tự do theo tiêu chuẩn IEC 60068.
Nó hoạt động đáng tin cậy trong độ ẩm không ngưng tụ 5%–95%.
Được thiết kế để hoạt động liên tục trong các hệ thống đường sắt, tủ ngoài trời, cơ sở khai thác mỏ và nhà máy hóa dầu.
GIAO DIỆN NGƯỜI DÙNG WEB
Ứng dụng
1. Tự động hóa công nghiệp quy mô lớn
Hỗ trợ kết nối thiết bị rộng rãi trong các nhà máy lớn và hệ thống tự động hóa quy trình.
Cổng RJ45 kết nối PLC, cảm biến, HMI, bộ điều khiển và robot công nghiệp.
Phân đoạn VLAN tách biệt lưu lượng sản xuất, giám sát và quản lý.
Dự phòng vòng và tổng hợp liên kết đảm bảo liên lạc ổn định trên các dây chuyền sản xuất phức tạp.
2. Giao thông vận tải & Hệ thống đường sắt
Hoàn toàn tuân thủ EN 50121-4, phù hợp với các mạng truyền thông đường sắt và kiểm soát giao thông.
Các giao thức bảo vệ vòng đảm bảo phục hồi nhanh chóng trong các hệ thống báo hiệu và giám sát.
Cổng COMBO đơn giản hóa sự cùng tồn tại của fiber và đồng trong các tủ và trạm ven đường.
3. Cơ sở hạ tầng năng lượng & tiện ích
Lý tưởng cho các trạm biến áp, trang trại gió và triển khai lưới điện thông minh.
Cổng fiber cho phép các liên kết đường dài giữa các trung tâm điều khiển và thiết bị hiện trường.
Khả năng chịu nhiệt độ rộng hỗ trợ các cài đặt ngoài trời và từ xa.
4. Công viên công nghiệp & Xương sống trung tâm dữ liệu
Hoạt động như một bộ chuyển mạch tổng hợp hoặc xương sống trong các công viên công nghiệp.
Dung lượng chuyển mạch cao hỗ trợ lưu lượng đông–tây lớn giữa các máy chủ và hệ thống điều khiển.
Lựa chọn phương tiện linh hoạt tối ưu hóa thiết kế kiến trúc xương sống.
5. Triển khai lớn trong môi trường khắc nghiệt
Được sử dụng trong các ngành khai thác mỏ, luyện kim và hóa dầu.
Chống bụi, nhiễu điện từ và biến đổi nhiệt độ khắc nghiệt.
Quản lý và chẩn đoán từ xa làm giảm nỗ lực bảo trì trên các trang web lớn.
6. Giám sát & Theo dõi video
Được tối ưu hóa cho việc triển khai camera IP quy mô lớn.
Kiểm soát multicast làm giảm lãng phí băng thông.
QoS ưu tiên các luồng video để đảm bảo độ ổn định của hình ảnh.
7. Di chuyển IPv6 & Mạng IIoT
Thích hợp cho các thành phố thông minh, nhà máy kỹ thuật số và nền tảng IIoT chuyển sang IPv6.
Đảm bảo khả năng tương thích lâu dài với các kiến trúc mạng công nghiệp thế hệ tiếp theo.
Phụ kiện
|
Mô-đun quang công nghiệp |
|
|
OSPL1G05D |
1000BASE-SX |
|
OSPL1G06D |
1000BASE-SX(1310nm) |
|
OSPL1G20D |
1000BASE-LX |
|
OSPL1G40D |
1000BASE-EX |
|
OSBL1G20D-35 |
1000BASE-BX-U(TX 1310 RX1550) |
|
OSBL1G20D-53 |
1000BASE-BX-D(TX 1550 RX1310) |
