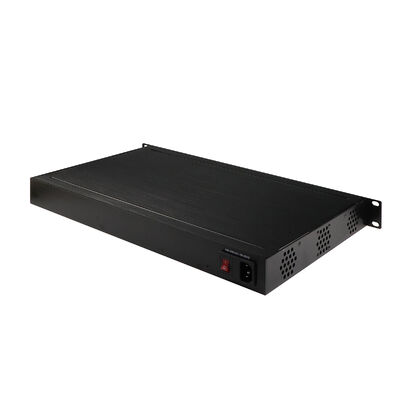

24 Port Managed PoE Switch 2.5G Fiber Uplinks 1U Rack AC220V Điện lực Vitesse Chip CE

Tổng quan về công nghiệp quản lý chuyển đổi

IM-FP042424GW được thiết kế cho các mạng công nghiệp, nơi dữ liệu và điện phải đi cùng nhau, đáng tin cậy và liên tục, qua các khu vực vật lý rộng lớn.

Nó không chỉ hoạt động như một công tắc quản lý Layer 2, mà còn là một nút phân phối điện tập trung cho các thiết bị cạnh công nghiệp dựa trên PoE.

Trong môi trường mà việc triển khai các đường dây điện riêng biệt là tốn kém hoặc không thực tế, công tắc củng cố kết nối mạng và cung cấp điện thiết bị thành một tầng cơ sở hạ tầng duy nhất.

Hai mươi bốn cổng Ethernet Gigabit cung cấp truy cập mật độ cho thiết bị cạnh, trong khi khả năng PoE tích hợp cung cấp năng lượng hoạt động trực tiếp thông qua cáp Ethernet.

Các liên kết lên quang mở rộng phạm vi mạng vượt ra ngoài giới hạn đồng, cho phép kết nối đường dài giữa các phòng điều khiển, tủ và các thiết bị thực địa.

Một số giao diện được thực hiện dưới dạng cổng COMBO, cho phép phương tiện sợi hoặc đồng được chọn năng động theo điều kiện cáp trường thay vì thiết kế cổng cố định.

Chuyển đổi được xây dựng để hoạt động liên tục ở các vị trí tiếp xúc với nhiệt, lạnh, rung động và tiếng ồn điện.

Một vỏ lớp công nghiệp, phạm vi nhiệt độ hoạt động rộng và đầu vào điện DC dư thừa đảm bảo sự ổn định hoạt động ngay cả trong điều kiện trường không ổn định.

Bên trong, khả năng chuyển mạch cao và các bảng chuyển tiếp lớn cho phép thiết bị mở rộng quy mô với số lượng ngày càng tăng các điểm cuối được cung cấp năng lượng.

Quản lý Lớp 2 tiên tiến, bảo vệ dư thừa, kiểm soát giao thông và các cơ chế bảo mật làm việc cùng nhau để hỗ trợ các mạng PoE công nghiệp luôn hoạt động.

Việc tuân thủ các tiêu chuẩn công nghiệp và đường sắt toàn cầu làm cho IM-FP042424GW phù hợp với việc triển khai được quy định và nhạy cảm với an toàn.

Hỗ trợ dịch vụ lâu dài, bao gồm bảo hiểm thay thế và sửa chữa mở rộng, củng cố vai trò của nó như một thành phần cơ sở hạ tầng lâu dài.

Dữ liệu kỹ thuật của 24 cổng Ethernet Switch

Các tính năng chính của L2 Managed Switch

1. Kiến trúc mạng PoE-Centric

Chuyển đổi tuân theo tiêu chuẩn PoE IEEE 802.3af, cung cấp năng lượng và dữ liệu đồng thời qua Ethernet.

Mỗi cổng PoE hỗ trợ lên đến 15,4 W, với tổng ngân sách điện hệ thống 340 W.

Tất cả 24 cổng truy cập RJ45 đều có khả năng cung cấp điện cho các thiết bị được kết nối.

PoE loại bỏ sự cần thiết của bộ điều hợp nguồn địa phương, ổ cắm hoặc cáp bổ sung ở cấp thiết bị.

Các điểm cuối được cung cấp năng lượng điển hình bao gồm camera IP, điểm truy cập không dây, đầu cuối VoIP và cảm biến công nghiệp.

2. mật độ cổng & thích nghi với phương tiện truyền thông

Thiết bị tích hợp 24 cổng đồng Gigabit Ethernet tự động đàm phán để kết nối cạnh quy mô lớn.

Bốn giao diện sợi SFP Gigabit hỗ trợ cả mô-đun đơn chế độ và đa chế độ.

Khoảng cách truyền quang có thể đạt 20 km đến 100 km, tùy thuộc vào máy thu được chọn.

Giao diện cụ thể hoạt động như cổng COMBO, cho phép lựa chọn sợi hoặc đồng trên các kênh được chia sẻ.

Thiết kế này cho phép các quyết định triển khai được thúc đẩy bởi các điều kiện hiện trường thay vì các hạn chế phần cứng cố định.

3. Điện năng nhập & Thiết kế phần cứng công nghiệp

Chuyển đổi sử dụng đầu vào điện kép không cực DC 48 V, cải thiện khả năng chịu biến động điện.

Các đầu vào kép tăng khả năng sử dụng hệ thống ở các địa điểm không thể đảm bảo ổn định điện.

Một vỏ kim loại được xếp hạng IP30 cung cấp bảo vệ cơ học và chống bụi cơ bản.

Các yếu tố hình thức (483 × 275 × 44,5 mm) hỗ trợ các tủ công nghiệp được gắn trên kệ tiêu chuẩn.

Việc tuân thủ các tiêu chuẩn EMI và EMS đảm bảo hoạt động đáng tin cậy trong môi trường ồn ào điện.

4. Chuyển hiệu suất & khả năng mở rộng

Một vải chuyển mạch không chặn 48 Gbps hỗ trợ chuyển tiếp tốc độ dòng đầy đủ trên tất cả các cổng.

Một bảng địa chỉ MAC 8K cho phép chuyển đổi quản lý các quần thể lớn các thiết bị được kết nối.

Hỗ trợ tối đa 4096 ID VLAN cho phép phân khúc lưu lượng phức tạp trong các mạng đa dịch vụ.

Kiến trúc nội bộ được thiết kế để duy trì hiệu suất ngay cả khi cổng PoE được tải đầy.

5. Khả năng phục hồi mạng và bảo vệ topology

Sự dư thừa dựa trên vòng được hỗ trợ thông qua ITU-T G.8032 Ethernet Protection Ring.

Tính tương thích bổ sung với ERPS, STP, RSTP và MSTP cho phép tích hợp vào các cấu trúc hỗn hợp.

Thời gian phục hồi mạng ≤50 ms giảm thiểu sự gián đoạn trong trường hợp lỗi liên kết hoặc nút.

Các cơ chế phát hiện và ngăn chặn vòng lặp bảo vệ mạng khỏi các cơn bão phát sóng.

Các tính năng này đặc biệt quan trọng trong việc triển khai PoE dày đặc với nhiều nút cạnh.

6. Kiểm soát giao thông & Hành vi chuyển tiếp

Chuyển đổi sử dụng lưu trữ và chuyển tiếp, đảm bảo tính toàn vẹn của gói.

Hỗ trợ khung lớn lên đến 9,6 KB cải thiện hiệu quả cho việc truyền dữ liệu lớn.

Các cơ chế QoS phân loại lưu lượng truy cập và gán ưu tiên dựa trên các yêu cầu dịch vụ.

Kiểm soát băng thông hoạt động ở cả hai hướng vào và ra.

Kiểm soát bão hạn chế quá nhiều phát sóng, đa phát và lưu lượng truy cập unicast không rõ.

IEEE 802.3az Ethernet hiệu quả năng lượng làm giảm tiêu thụ năng lượng trong thời gian lưu lượng truy cập thấp.

7. An ninh & Quản trị truy cập

Truy cập mạng có thể được xác thực bằng IEEE 802.1X, dựa trên cổng hoặc danh tính MAC.

Xác thực tập trung được hỗ trợ thông qua RADIUS và TACACS +.

ACL cung cấp kiểm soát chi tiết về luồng giao thông được phép.

Các tính năng bảo mật như IP Source Guard và ARP Inspection ngăn chặn các cuộc tấn công giả mạo.

Truy cập quản lý được bảo vệ bằng mã hóa HTTPS, SSL và SSH v2.

DHCP Snooping và Relay với tùy chọn 82 phân bổ địa chỉ IP an toàn trong môi trường PoE nặng.

8. Tổng hợp & Uplink Expansion

Chuyển đổi hỗ trợ tổng hợp liên kết tĩnh và IEEE 802.3ad LACP.

Nhiều liên kết vật lý có thể được kết hợp thành một giao diện logic duy nhất.

Sự tổng hợp làm tăng cả băng thông và dung nạp lỗi cho các kết nối uplink.

Điều này đặc biệt hữu ích khi kết nối với xương sống công nghiệp hoặc chuyển đổi trung tâm điều khiển.

9. Quản lý, Chẩn đoán & Kiểm soát thời gian

Cấu hình có sẵn thông qua Web GUI, CLI theo kiểu Cisco, SNMP v1/v2c/v3 và Telnet.

Nâng cấp phần mềm chắc chắn có thể được thực hiện thông qua TFTP hoặc HTTP, với bảo vệ dư thừa hình ảnh.

Khả năng giám sát bao gồm RMON, MIB II và ghi lại hệ thống chi tiết.

Port mirroring hỗ trợ phân tích giao thông và khắc phục sự cố.

Chẩn đoán cáp tích hợp xác định mạch mở hoặc mạch ngắn trong các liên kết Ethernet.

Đồng bộ hóa thời gian được hỗ trợ thông qua NTP và SNTP.

10. IPv6 & Độ bền môi trường

Chuyển đổi hỗ trợ đầy đủ các chức năng quản lý và kiểm soát IPv6.

Các dịch vụ được hỗ trợ bao gồm IPv6 Telnet, ICMPv6, SNMPv6, QoS và ACL.

Kiểm tra môi trường bao gồm rung động, sốc và rơi tự do theo tiêu chuẩn IEC 60068.

Phạm vi độ ẩm hoạt động trải dài từ 5% đến 95% (không ngưng tụ).

Thiết kế phù hợp với khai thác mỏ, hóa dầu, đường sắt và các môi trường khắc nghiệt khác.

Hỗ trợ chẩn đoán cáp và có thể xác định điểm lỗi

Hỗ trợ quản lý IEEE802.3az EEE ((Energy Efficient Ethernet), tối ưu hóa tiêu thụ điện

Hỗ trợ STP, RSTP, MSTP, ITU-T G.8032 Ethernet Protection Ring ((EPR))

Hỗ trợ QoS, phân loại giao thông QoS, CoS, kiểm soát băng thông ((định hướng đầu vào/bước ra), chống bão, dịch vụ khác biệt

Hỗ trợ IEEE802.1q VLAN, cổng VLAN, dựa trên Mac VLAN, IP VLAN mạng con, giao thức VLAN, chuyển đổi VLAN, MVR

Hỗ trợ tổng hợp liên kết LACP IEEE802.3ad động, tổng hợp liên kết tĩnh

Hỗ trợ IGMP/MLD snooping V1/V2/V3, IGMP lọc / điều chỉnh, tìm kiếm IGMP

Báo cáo nhân viên IGMP hỗ trợ, MLD gián điệp

An toàn: dựa trên cổng và Mac IEEE802.1X, RADIUS, ACL, TACACS+, HTTP/HTTPS, SSL/SSH v2

Hỗ trợ Cisco® như CLI, quản lý web, SNMP v1/v2c/v3, Telnet

Hỗ trợ nâng cấp phần mềm thông qua TFTP và HTTP, sự dư thừa phần cứng ngăn chặn việc nâng cấp thất bại

Hỗ trợ DHCP client/Relay/Snooping/Snooping option 82/Relay option 82

Hỗ trợ RMON, MIB II, hình ảnh gương, nhật ký sự kiện, DNS, NTP/SNTP, IEEE802.1ab LLDP

Hỗ trợ máy chủ IPV6 Telnet/ICMP v6, SNMP, HTTP, SSH/SSL, NTP/SNTP, TFTP, QoS, ACL

Ứng dụng của CCTV PoE Switch

1. Mạng Edge tích hợp năng lượng

Được sử dụng khi các thiết bị yêu cầu cả kết nối và cung cấp điện tập trung.

PoE đơn giản hóa việc triển khai các camera, AP và cảm biến phân tán.

Lý tưởng cho các môi trường có truy cập hạn chế vào cơ sở hạ tầng điện.

2. Mạng công nghiệp chủ yếu là video

Hỗ trợ một số lượng lớn camera IP và điểm cuối video.

Tối ưu hóa đa phát cải thiện hiệu quả luồng video.

QoS đảm bảo sự ổn định video dưới tải trọng mạng nặng.

3. Thiết bị trường dựa trên vòng

Thông thường ở hành lang đường sắt, đường bộ và khu công nghiệp.

Bảo vệ vòng giảm thiểu thời gian ngừng hoạt động do lỗi cáp hoặc nút.

Fiber uplinks cầu khoảng cách dài giữa các tủ.

4.Remote & không được giám sát

Thích hợp cho các trạm phụ, mỏ dầu và các cơ sở xử lý nước.

Đầu vào DC và PoE giảm sự phụ thuộc vào cơ sở hạ tầng điện địa phương.

Quản lý từ xa làm giảm tần suất bảo trì.

5- Môi trường công nghiệp IT / OT hỗn hợp

Hỗ trợ tách giao thông kiểm soát, giám sát và văn phòng bằng cách sử dụng VLAN.

Các cơ chế bảo mật bảo vệ các mạng hoạt động khỏi việc truy cập trái phép.

Kích thước với số lượng thiết bị IIoT ngày càng tăng.

6. IPv6-Sẵn sàng triển khai công nghiệp

Được thiết kế cho môi trường chuyển đổi sang kiến trúc dựa trên IPv6.

Hỗ trợ các nền tảng IoT công nghiệp thế hệ tiếp theo và cơ sở hạ tầng thông minh.
