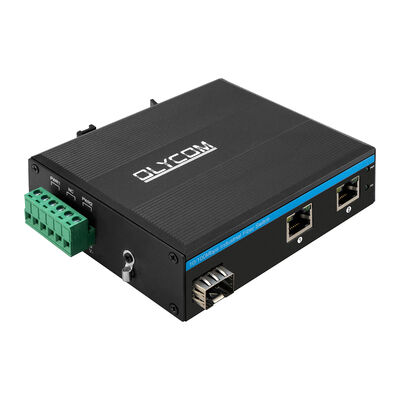

Olycom Compact 4 Port 100M Fiber Network Switch
Tính năng chính của 4 cổng Ethernet Switch
1. Được thiết kế cho Topologies công nghiệp Sợi đầu tiên
IM-FS220FE đặc biệt phù hợp với các thiết kế mạng công nghiệp tập trung vào sợi, nơi đồng chỉ được sử dụng ở cạnh.thiết bị cho phép các kỹ sư xây dựng đơn giản nhưng hiệu quả dư thừa mà không giới thiệu quản lý phức tạpCho dù được triển khai trong một chiếc nhẫn, dual-homing, hoặc topology điểm đến điểm, công tắc đảm bảo rằng các tuyến truyền thông quan trọng vẫn có sẵn ngay cả khi một liên kết sợi bị gián đoạn.
Triết lý thiết kế này làm cho IM-FS220FE lý tưởng cho các cài đặt nơi ổn định và tính dự đoán quan trọng hơn các tính năng phần mềm tiên tiến như các trang web không người lái, tủ bên đường,hoặc các hệ thống công nghiệp cũ.
2. Hiệu suất ổn định mà không có rủi ro cấu hình
Là một công tắc hoàn toàn không được quản lý, IM-FS220FE loại bỏ lỗi cấu hình, phụ thuộc phần mềm và chu kỳ bảo trì phần mềm.nó ngay lập tức chuyển tiếp lưu lượng truy cập bằng cách sử dụng kiến trúc lưu trữ và chuyển tiếp, lọc các gói bị hỏng và duy trì thông lượng nhất quán trong điều kiện bùng nổ.
Các tài nguyên bộ nhớ hào phóng (128M DRAM và bộ đệm gói 4Mb) cho phép công tắc hấp thụ các đợt giao thông tạm thời gây ra bởi hệ thống thăm dò, báo động,hoặc các cảm biến bùng nổ bảo đảm truyền thông đáng tin cậy ngay cả trong các quy trình công nghiệp nhạy cảm với thời gian.
3Được xây dựng để chịu được áp lực điện và môi trường
Môi trường công nghiệp thường tiếp xúc thiết bị mạng với biến động điện áp, nhiễu điện từ và nhiệt độ cực cao.IM-FS220FE được thiết kế để hoạt động đáng tin cậy trong những điều kiện này, kết hợp bảo vệ sóng Ethernet 6KV, miễn dịch EMS cấp 3, và một vỏ kim loại chắc chắn.
Phạm vi nhiệt độ hoạt động rộng của nó (-40 °C đến 75 °C) cho phép triển khai trong tủ ngoài trời, vỏ bên đường ray, trạm phụ,và sàn nhà máy mà không cần hệ thống làm mát hoặc kiểm soát môi trường bổ sungĐiều này làm giảm đáng kể cả chi phí triển khai và hoạt động dài hạn.
4- Kết hợp điện đơn giản cho tủ công nghiệp
Đầu vào điện DC12 52V rộng cho phép công tắc được cung cấp năng lượng trực tiếp từ các nguồn điện công nghiệp phổ biến, bao gồm các nguồn cung cấp điện điều khiển và hệ thống pin dự phòng.Bảo vệ cực ngược bảo vệ thêm thiết bị trong quá trình lắp đặt và bảo trì.
Với mức tiêu thụ năng lượng thấp và yếu tố hình dạng đường ray DIN nhỏ gọn, IM-FS220FE phù hợp tự nhiên với các tủ điều khiển không gian hạn chế, giúp dễ dàng tiêu chuẩn hóa trên nhiều trang web và dự án.
5. Một lựa chọn lý tưởng cho mạng Edge đáng tin cậy quan trọng
IM-FS220FE được định vị tốt nhất như một công tắc cạnh tập trung vào độ tin cậy, kết nối các thiết bị trường với các xương sống sợi mà không cần giới thiệu chi phí quản lý. Nó đặc biệt phù hợp với:
Hệ thống công nghiệp đòi hỏi đường dẫn hai sợi không có chuyển đổi được quản lý
Các trang web từ xa hoặc không có người lái có quyền truy cập bảo trì hạn chế
Mạng tự động hóa cũ di chuyển dần từ đồng sang sợi
Các dự án cơ sở hạ tầng ưu tiên chu kỳ đời dài và đơn giản hóa hoạt động
Bằng cách kết hợp kết nối sợi dư thừa, bảo vệ cấp công nghiệp và hoạt động plug-and-play, IM-FS220FE cung cấp một cân bằng,giải pháp mạng rủi ro thấp cho môi trường công nghiệp đòi hỏi.
Thông số kỹ thuật của bộ chuyển đổi sợi công nghiệp
|
Tên sản phẩm |
10/100Mbps Industrial Fiber Switch ((2F+2TP) |
|
Mô hình số. |
IM-FS220FE |
|
Cảng |
2x100M SFP SM: 1310nm/1550nm, 20km; 1490nm/1550nm, 40~120km MM: 1310nm, 2km; 850nm, 500 mét 2x10/100M UTP RJ45 ((Hỗ trợ MDI / MDIX tự động cảm biến) 1x6-PIN Power Terminal Block |
|
Nghị định thư |
IEEE 802.3 ((10Base-T) IEEE 802.3u ((100Base-TX) IEEE 802.3ab ((1000Base-TX) |
|
Chuyển đổi tính năng |
Phương thức truyền: lưu trữ và chuyển tiếp Thời gian chuyển tiếp: <10 us băng thông hệ thống: 0,8Gbps (không tắc nghẽn giao thông) Tốc độ chuyển tiếp: 0,5952Mmps 4K Kích thước bộ đệm gói: 1.75Mb |
|
Truyền thông mạng |
10BASE-T: CAT3, CAT4, CAT5 cặp xoắn không được che chắn ((≤ 100m) 100/1000BASE-TX: CAT5 hoặc cao hơn cặp xoắn được bảo vệ ((≤ 100m) |
|
Đèn LED |
Điện, Sợi, Mạng, PoE PWR: Điện lực
Sợi: FX1, FX2 On: truyền thông bình thường Tắt: truyền không bình thường ((module quang lỗi hoặc ngắt kết nối)
Màu cam đồng: Chỉ số PoE PoE đang hoạt động tắt: PoE không hoạt động hoặc đây là thiết bị không PoE
Màu xanh đồng: Chỉ số tốc độ On: tốc độ truyền là 100Mbps Nhấp nháy: đang truyền Tắt: Ngắt kết nối hoặc tốc độ làm việc là 10Mbps |
|
Tiêu thụ năng lượng |
Nạp đầy đủ≤5W |
|
Cung cấp điện |
Đầu vào DC12V ~ DC52V dư thừa, thường là DC12V / DC24V / DC48V Kết nối ngược: hỗ trợ |
|
Môi trường |
Nhiệt độ hoạt động: -40°C 75°C Nhiệt độ lưu trữ: -40°C/85°C Độ ẩm làm việc: 10%~90%, không ngưng tụ Độ ẩm lưu trữ: 10%~95%, không ngưng tụ |
|
Tiêu chuẩn ngành |
ESD: IEC61000-4-2, ±15KV không khí, ±6KV tiếp xúc EFT: IEC61000-4-4, chung ±6KV Tăng điện: IEC61000-4-5, khác biệt ± 2KV, thông thường ± 6KV |
|
Chứng nhận |
CE-EMC: EN 55032:2015+AC: 2016+A1:2020+A11: 2020 Đơn vị xác định số lượng và số lượng máy tính Đơn vị xác định:2022 CE-LVD: EN IEC 62368-1: 2020+A11:2020 FCC: 47 CFR FCC Phần 15 Phân phần B ((Lớp B) ANSI C63.4: 2014 |
|
Thông tin cơ khí |
Vỏ: Vỏ kim loại lồi sóng, cấp độ IP40 Kích thước: 114*93*35mm Phương pháp lắp đặt: Lắp đặt trên đường sắt / tường Trọng lượng: 0,35Kg/0,45Kg ((Net/Gross) |
|
Bảo hành |
3 năm, hỗ trợ kỹ thuật suốt đời |
Ứng dụng
Mô hình tùy chọn
Phụ kiện
|
Mô-đun quang học công nghiệp |
|
|
OSPL1E06D-85 |
100BASE-FX ((850nm) |
|
OSPL1E06D |
100BASE-FX |
|
OSPL1E20D |
100BASE-LX |
|
OSPL1E40D |
100BASE-EX |
|
OSBL1E20D-35 |
100BASE-BX-U ((TX 1310 RX1550) |
|
OSBL1E20D-53 |
100BASE-BX-D ((TX 1550 RX1310) |
|
Cung cấp điện DIN công nghiệp |
|
|
IM-DAC220/DC48V1.6A |
AC220V đến DC48V1.6A, -30°C ∼70°C |
|
IM-DAC220/DC48V2.5A |
AC220V đến DC48V2.5A, -40°C ∼70°C |
