Olycom 4 Port PoE/PoE+ DIN Rail CCTV PoE Switch
Thông số kỹ thuật
|
Tên sản phẩm |
Switch PoE Sợi quang Công nghiệp 10/100Mbps (2F+4TP) |
|
Mã sản phẩm |
IM-FP244FE |
|
Cổng |
2x100M SFP Fiber SM: 1310nm/1550nm, 20Km; 1490nm/1550nm, 40~120Km MM: 1310nm, 2Km; 850nm, 500 mét 4x10/100M UTP RJ45 (Hỗ trợ tự động dò tìm MDI/MDIX) 1x6-PIN Terminal khối nguồn |
|
Giao thức |
IEEE 802.3(10Base-T) IEEE 802.3u(100Base-TX) IEEE 802.3af 15.4W(PoE) IEEE 802.3at 30W(PoE+) |
|
Tính năng chuyển mạch |
Chế độ truyền: lưu trữ và chuyển tiếp Độ trễ chuyển tiếp: <10us Băng thông hệ thống: 1.2Gbps (không tắc nghẽn) Tốc độ chuyển tiếp: 0.8928Mpps MAC: 4K Kích thước bộ đệm gói: 1.75Mb |
|
Phương tiện mạng |
10BASE-T: Cáp xoắn đôi không chống nhiễu CAT3, CAT4, CAT5 (≤100m) 100BASE-TX: Cáp xoắn đôi chống nhiễu CAT5 trở lên (≤100m) |
|
Đèn LED |
Nguồn, Sợi quang, Mạng, PoE PWR: Nguồn
Fiber: FX1, FX2 Bật: truyền tải bình thường Tắt: truyền tải KHÔNG bình thường (module quang bị lỗi hoặc ngắt kết nối)
Đèn cam đồng: chỉ báo PoE Bật: PoE đang hoạt động Tắt: PoE không hoạt động hoặc đây là thiết bị không phải PoE
Đèn xanh lá cây đồng: chỉ báo tốc độ Bật: tốc độ truyền là 100Mbps Nhấp nháy: đang truyền Tắt: Ngắt kết nối hoặc tốc độ hoạt động là 10Mbps |
|
Tiêu thụ điện năng |
Tải đầy đủ không có PoE ≤ 5W |
|
Nguồn điện |
Điện áp đầu vào nguồn PoE: 48V (tối đa 52V) Công suất đầu ra nguồn PoE đơn: 30W (cổng 1~4) Điện áp đầu ra PoE: 48V Kết nối ngược: hỗ trợ |
|
Đấu dây PoE |
1/2 (V+), 3/6 (V-) |
|
Môi trường |
Nhiệt độ hoạt động: -40°C ~ 75°C Nhiệt độ lưu trữ: -40°C ~ 85°C Độ ẩm hoạt động: 10% ~ 90%, không ngưng tụ Độ ẩm lưu trữ: 10% ~ 95%, không ngưng tụ |
|
Tiêu chuẩn công nghiệp |
ESD: IEC61000-4-2, ±15KV không khí, ±6KV tiếp xúc EFT: IEC61000-4-4, Chung ±6KV Chống sét lan truyền: IEC61000-4-5, Vi sai ±2KV, Chung ±6KV |
|
Chứng nhận |
CE-EMC: EN 55032:2015+AC: 2016+A1:2020+A11: 2020 EN 55035:2017+A11: 2020/EN IEC 61000-3-2:2019/A1: 2021 EN 61000-3-3: 2013/A2: 2021/AC:2022 CE-LVD: EN IEC 62368-1: 2020+A11:2020 FCC: 47 CFR FCC Phần 15 Phụ lục B (Loại B) ANSI C63.4: 2014 |
|
Thông tin cơ khí |
Vỏ: Vỏ kim loại có gân, cấp độ IP40 Kích thước: 114*93*35mm Phương pháp lắp đặt: Lắp ray DIN/Treo tường Trọng lượng: 0.35Kg/0.45Kg (Ròng/Tổng) |
|
Bảo hành |
3 năm, hỗ trợ kỹ thuật trọn đời |
Vị trí trong mạng công nghiệp
IM-FP244FE được thiết kế như một nút truy cập PoE nhỏ gọn với khả năng phục hồi ở cấp độ sợi quang.
Nó nằm ở rìa của mạng công nghiệp, gần các thiết bị trường, đồng thời duy trì các đường kết nối lên đáng tin cậy đến xương sống thông qua hai kết nối sợi quang kép.
Switch không được thiết kế để quản lý các chính sách lưu lượng hoặc logic cấu trúc liên kết.
Vai trò của nó hoàn toàn là vật lý và điện:
Tổng hợp các thiết bị trường
Cung cấp nguồn qua Ethernet
Đẩy dữ liệu lên thượng nguồn thông qua các đường sợi quang dự phòng
Điều này làm cho nó trở thành một khối xây dựng cho các mạng mà tính khả dụng quan trọng hơn khả năng cấu hình.
Tại sao Sợi quang kép lại quan trọng ở đây
Không giống như các switch công nghiệp sợi quang đơn, IM-FP244FE cung cấp hai cổng SFP Fast Ethernet độc lập.
Các cổng này thường được sử dụng theo ba cách:
Các liên kết sợi quang chính + dự phòng
Một sợi quang hoạt động như đường kết nối chính, sợi còn lại hoạt động như đường dự phòng.
Tổng hợp hai chiều
Một sợi quang kết nối lên thượng nguồn, sợi còn lại kết nối xuống hạ nguồn, tạo thành một cấu trúc liên kết tuyến tính hoặc phân đoạn.
Khả năng phục hồi đường vật lý
Các tuyến sợi quang đi theo các ống dẫn hoặc hướng khác nhau để giảm tác động của hư hỏng cáp.
Bản thân switch không thực hiện các giao thức vòng hoặc logic chuyển đổi dự phòng.
Khả năng phục hồi đạt được ở lớp vật lý hoặc bởi thiết bị thượng nguồn — giữ cho thiết bị này đơn giản và dễ dự đoán.
PoE ở rìa trường

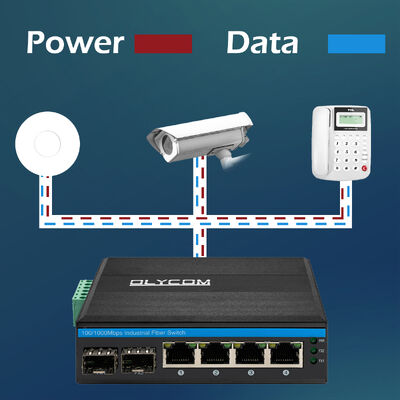

Bốn cổng đồng cung cấp đầu ra PoE IEEE 802.3af, mỗi cổng có khả năng cấp nguồn trực tiếp cho thiết bị trường.
Thiết bị được cấp nguồn điển hình bao gồm:
Camera IP cố định
Điểm truy cập không dây nhỏ gọn
Cảm biến công nghiệp hỗ trợ PoE
Thiết bị đầu cuối giám sát nhỏ
Nguồn và dữ liệu được cung cấp qua một cáp Ethernet duy nhất, loại bỏ:
Bộ chuyển đổi nguồn cục bộ
Dây nguồn bổ sung
Các điểm lỗi bổ sung trong môi trường khắc nghiệt
Điều này đặc biệt có giá trị trong các tủ ngoài trời, vỏ bọc ven đường và các địa điểm công nghiệp phân tán.
Hành vi lưu lượng & Tính toàn vẹn dữ liệu
IM-FP244FE chuyển tiếp lưu lượng bằng cơ chế lưu trữ và chuyển tiếp, ưu tiên sự ổn định hơn là tối ưu hóa độ trễ.
Các khung được nhận và xác minh đầy đủ trước khi truyền, giảm sự lan truyền lỗi trên mạng.
Các cơ chế kiểm soát luồng tự động điều chỉnh lưu lượng khi xảy ra tắc nghẽn, ngăn ngừa mất gói trong các đợt bùng nổ tạm thời từ camera hoặc cảm biến.
Bộ đệm nội bộ cho phép switch xử lý lưu lượng thiết bị PoE đồng thời mà không bị mất ổn định, ngay cả khi băng thông sợi quang bị hạn chế.
Được chế tạo cho ứng suất điện và môi trường
Nền tảng phần cứng được thiết kế cho các môi trường mà nhiễu điện và nhiệt độ khắc nghiệt là bình thường, không phải là ngoại lệ.
Các đặc điểm thiết kế chính bao gồm:
Vỏ kim loại IP40 chống bụi
Khả năng miễn nhiễm EMI/EMS cấp công nghiệp
Hoạt động ổn định từ –40°C đến +75°C
Khả năng chịu độ ẩm cao mà không bị ngưng tụ
Switch vẫn đáng tin cậy gần động cơ, trạm biến áp, hệ thống đường sắt và thiết bị công nghiệp nặng.

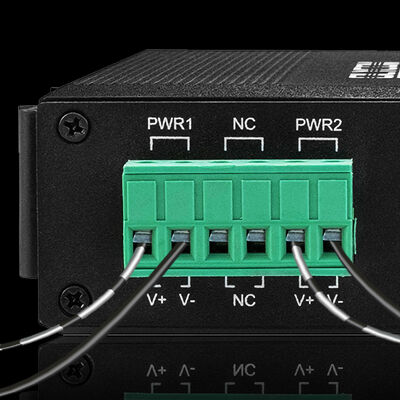

Triết lý đầu vào nguồn
Dải đầu vào DC rộng cho phép switch hoạt động từ:
Bus DC công nghiệp
Hệ thống nguồn dự phòng bằng pin
Nguồn năng lượng mặt trời hoặc nguồn từ xa
Bảo vệ kết nối ngược giúp giảm lỗi đấu dây trong quá trình lắp đặt.
Tiêu thụ điện năng thấp khi không tải hỗ trợ thiết kế không quạt và tuổi thọ cao.
Các kịch bản triển khai điển hình
1. Các nút camera PoE dự phòng
Được sử dụng trong các công viên công nghiệp, đường hầm hoặc chu vi nhà máy, nơi thời gian hoạt động của camera rất quan trọng và các đường sợi quang phải được bảo vệ.
2. Các cụm cảm biến phân tán
Tổng hợp nhiều cảm biến PoE trong các khu vực quy trình và chuyển tiếp dữ liệu lên thượng nguồn thông qua các liên kết sợi quang dự phòng.
3. Tủ ven đường & đường sắt
Cung cấp nguồn và kết nối cho các thiết bị giám sát và bộ điều khiển trong khi duy trì các đường sợi quang kép đến trung tâm điều khiển.
4. Các điểm giám sát năng lượng & tiện ích
Được lắp đặt trong các trạm biến áp, trạm bơm hoặc nhà máy xử lý nước, nơi việc tiếp cận vật lý bị hạn chế và thời gian ngừng hoạt động tốn kém.
5. Các địa điểm công nghiệp khắc nghiệt
Phù hợp cho môi trường khai thác mỏ, luyện kim và hóa dầu, nơi bụi, rung động và nhiễu điện là không thể tránh khỏi.
Tại sao mô hình này tồn tại
IM-FP244FE không phải là một switch được quản lý đơn giản hóa.
Đây là một thiết bị biên PoE được chế tạo chuyên dụng với khả năng phục hồi vật lý.
Nó đánh đổi tính linh hoạt trong cấu hình để lấy:
Sự đơn giản về điện
Hành vi có thể dự đoán
Sự ổn định lâu dài
Đối với các hệ thống công nghiệp cần PoE ở rìa và khả năng phục hồi sợi quang ở thượng nguồn — mà không cần sự phức tạp của phần mềm,
IM-FP244FE phù hợp một cách tự nhiên vào thiết kế.
Kích thước
1 chiếc switch
1 chiếc hướng dẫn sử dụng
Lưu ý
Phụ kiện (giá đỡ ray DIN, module quang, bộ nguồn, dây vá, cáp mạng, v.v.) KHÔNG bao gồm trong hộp đóng gói, vui lòng chuẩn bị riêng hoặc mua trọn bộ từ chúng tôi
Thông tin hộp vận chuyển
Kích thước sản phẩm: 11.4*9.3*3.5cm
Kích thước hộp trong: 23*16.5*5.8cm
Trọng lượng sản phẩm: 0.35Kg
Trọng lượng đóng gói: 0.45Kg
Kích thước hộp chính: 67*33*47cm
Số lượng đóng gói: 40 chiếc
Trọng lượng đóng gói: 20Kg
Phụ kiện
|
Module quang công nghiệp |
|
|
OSPL1E06D-85 |
100BASE-FX(850nm) |
|
OSPL1E06D |
100BASE-FX |
|
OSPL1E20D |
100BASE-LX |
|
OSPL1E40D |
100BASE-EX |
|
OSBL1E20D-35 |
100BASE-BX-U(TX 1310 RX1550) |
|
OSBL1E20D-53 |
100BASE-BX-D(TX 1550 RX1310) |
|
Bộ nguồn công nghiệp DIN |
|
|
IM-DAC220/DC48V1.6A |
AC220V sang DC48V1.6A, -30℃~70℃ |
|
IM-DAC220/DC48V2.5A |
AC220V sang DC48V2.5A, -40℃~70℃ |
