24 cổng 2.5G Smart Manageable PoE Fiber Switch
Thông số kỹ thuật
| Tên sản phẩm |
24 cổng 1G 2.5G Industrial PoE Fiber Switch (12F+12TP) |
| Mô hình số. |
IM-FP121212GW |
| Cảng |
Cổng SFP 12 x 1000Mpbs
12 x10/100/1000M UTP RJ45 ((Hỗ trợ MDI / MDIX tự động cảm biến)
|
| Tiêu chuẩn |
IEEE 802.3, IEEE802.3U, IEEE802.3ab, IEEE802.3z, IEEE802.1d STP, IEEE802.1w RSTP, IEEE802.1s MSTP, ITU-T G.8023 EPR/Y.1344, IEEE802.1Q, IEEE802.1X, IEEE802.3ad, IEEE802.3x, IEEE802.3af, IEEE802.3at, IEEE802.1ad, IEEE802.1p, IEEE802.1ab, IEEE802.3az |
| VLAND ID |
4096 |
| Khung Giống |
9.6KB |
| Kích thước bảng địa chỉ MAC |
8K |
| Poe Standard |
IEEE802.3af, IEEE802.3at |
| Tính năng chuyển đổi |
Phương thức truyền: lưu trữ và chuyển tiếp
băng thông hệ thống: 108Gbps (không tắc nghẽn giao thông)
Kích thước DRAM: 128M
Kích thước đèn flash: 16M
Kích thước bộ đệm gói: 4Mb
ID VLAND: 4096
Kích thước bảng địa chỉ MAC 8K
Jumbo Frame: 9.6KB
|
| Truyền thông mạng |
10BASE-T: CAT3, CAT4, CAT5 cặp xoắn không được che chắn ((≤ 100m)
100/1000BASE-TX: CAT5 hoặc cao hơn cặp xoắn được bảo vệ ((≤ 100m)
Khoảng cách truyền cổng SFP: 20Km, 40Km, 60Km, 80Km, 100Km
|
| Đèn LED |
Điện, mạng, sợi |

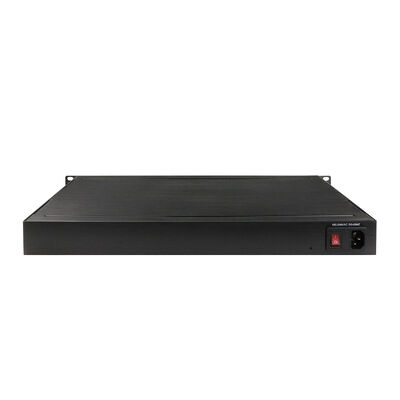

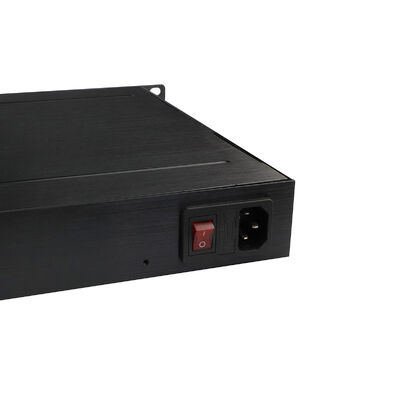

| Nguồn cung cấp điện |
Điện áp đầu vào: AC220V
Nhập nguồn không cực: hỗ trợ
|
| Môi trường |
Nhiệt độ làm việc: -40°75°C
Độ ẩm làm việc: 5%~95%, không ngưng tụ
|
| Chứng nhận |
CE-EMC: EN 55032:2015+AC: 2016+A1:2020+A11: 2020
Đơn vị xác định số lượng và số lượng máy tính
Đơn vị xác định:2022
CE-LVD: EN IEC 62368-1: 2020+A11:2020
FCC: 47 CFR FCC Phần 15 Phân phần B ((Lớp B) ANSI C63.4: 2014
|
| Thông tin cơ khí |
Lớp an toàn: IP30
Kích thước: 483 x 294,6 x 44,5mm
|
| Bảo hành |
Thay thế trong vòng 1 năm; sửa chữa 3 năm |
Nó là gì?
IM-FP121212GW là một bộ chuyển mạch Ethernet PoE công nghiệp được quản lý đầy đủ được thiết kế cho môi trường nơi có nhiều thiết bị chạy điện, liên kết sợi dài,và kiểm soát tập trung phải cùng tồn tại đáng tin cậy.
Nó được xây dựng cho các mạng công nghiệp không thể dựa vào các hệ thống điện riêng biệt, các công tắc phân tán hoặc can thiệp thủ công thường xuyên.
Thiết bị này kết hợp phân phối PoE mật độ cao, kết nối xương sống dựa trên sợi và quản lý cấp công nghiệp vào một nền tảng duy nhất.
Một khi được triển khai, nó trở thành một nút cơ sở hạ tầng ổn định, cung cấp năng lượng, chuyển tiếp dữ liệu và thực thi các chính sách mạng liên tục, quanh giờ.
Sự kết nối
Mười hai cổng RJ45 Gigabit cung cấp quyền truy cập dày đặc cho thiết bị cạnh công nghiệp.
Mỗi cổng đồng tự động đàm phán các thiết lập tốc độ và duplex và cung cấp cả dữ liệu và điện năng qua một cáp Ethernet duy nhất.
Các thiết bị kết nối điển hình bao gồm:
Máy ảnh IP
Các điểm truy cập không dây
Hệ thống VoIP và hệ thống điện thoại nội bộ
Các thiết bị đầu cuối công nghiệp có khả năng PoE
Mười hai cổng sợi SFP Gigabit tạo thành xương sống quang học của mạng.
Các cổng này hỗ trợ cả sợi một chế độ và sợi đa chế độ, cho phép khoảng cách từ các liên kết địa phương ngắn lên đến 100 km.
Điều này cho phép công tắc nằm ở trung tâm của các trang web công nghiệp lớn, hành lang đường sắt, mạng lưới tiện ích hoặc các thiết bị quy mô khuôn viên trường.
Làm thế nào quyền lực được ban cho
Chức năng PoE được xây dựng trực tiếp vào công tắc.
Tất cả mười hai cổng đồng đều tuân thủ IEEE 802.3af, cung cấp lên đến 15,4 W mỗi cổng.
Tổng ngân sách năng lượng PoE đạt 340 W, cho phép tất cả các thiết bị được kết nối được cung cấp năng lượng đồng thời mà không cần đầu vào bên ngoài.
Điện được cung cấp hoàn toàn thông qua cáp Ethernet tiêu chuẩn hạng 5.
Không yêu cầu bộ điều hợp nguồn địa phương ở phía thiết bị.
Điều này đơn giản hóa việc lắp đặt, giảm điểm hỏng và giảm chi phí bảo trì lâu dài, đặc biệt là ở các vị trí ngoài trời hoặc khó truy cập.
Nó hoạt động như thế nào trên mạng
IM-FP121212GW là một công nghệ chuyển đổi quản lý.
Nó không hành động thụ động.
Nó chủ động kiểm soát cách giao thông di chuyển, cách xử lý lỗi và cách các thiết bị được cô lập.
Các cơ chế bảo vệ vòng và các giao thức cây trải dài cho phép mạng phục hồi từ các lỗi liên kết trong vòng vài mili giây.
Điều này rất cần thiết trong các triển khai PoE lớn, nơi mất kết nối cũng có thể có nghĩa là mất điện cho các thiết bị trường.
Giao thông được xử lý xác định bằng cách sử dụng lưu trữ và chuyển tiếp.
Dữ liệu nhạy cảm với độ trễ như tín hiệu điều khiển hoặc video thời gian thực có thể được ưu tiên, trong khi lưu lượng truy cập không quan trọng bị hạn chế.
Các khung dữ liệu lớn được xử lý hiệu quả, tránh tắc nghẽn dưới tải trọng lớn.
Mạng được phân chia như thế nào
Chuyển đổi hỗ trợ nhiều mô hình VLAN, cho phép mạng được chia hợp lý mà không cần phần cứng bổ sung.
Giao thông có thể được phân loại bằng:
Cảng
Địa chỉ MAC
IP subnet
Nghị định thư
Dịch VLAN cho phép các miền mạng khác nhau kết nối với nhau một cách sạch sẽ.
Giao thông đa truyền được kiểm soát chặt chẽ.
Các luồng video và luồng dữ liệu thời gian thực chỉ được chuyển tiếp đến nơi cần thiết, tránh tiêu thụ băng thông không cần thiết trong việc triển khai máy ảnh hoặc cảm biến lớn.
Cách kiểm soát quyền truy cập
An ninh được thực thi ở nhiều cấp độ.
Thiết bị phải xác thực trước khi truy cập mạng.
Cổng có thể bị hạn chế bởi danh tính, địa chỉ hoặc chính sách.
Truy cập trái phép, cố gắng giả mạo và lạm dụng địa chỉ được chặn tích cực.
Truy cập quản lý được bảo vệ bằng cách sử dụng các giao thức được mã hóa.
Cấu hình, giám sát và chẩn đoán có thể được thực hiện từ xa mà không làm cho mạng gặp rủi ro không cần thiết.
Cách quản lý
Chuyển đổi hỗ trợ nhiều phương pháp quản lý để phù hợp với môi trường hoạt động khác nhau.
Các kỹ sư có thể cấu hình và theo dõi nó thông qua:
Truy cập dòng lệnh
Giao diện dựa trên web
Hệ thống quản lý mạng dựa trên SNMP
Các bản cập nhật phần mềm chắc chắn được bảo vệ bởi các cơ chế dư thừa để ngăn chặn các bản nâng cấp thất bại làm gián đoạn hoạt động.
Các công cụ chẩn đoán tích hợp giúp xác định lỗi cáp nhanh chóng, giảm thời gian khắc phục sự cố tại chỗ.
Chức năng đồng bộ hóa thời gian, ghi nhật ký và giám sát cho phép chuyển đổi tích hợp sạch sẽ vào các nền tảng quản lý công nghiệp tập trung.
Làm thế nào nó tồn tại trong môi trường công nghiệp
IM-FP121212GW được xây dựng để hoạt động liên tục dưới áp lực vật lý và điện.
Nó hoạt động đáng tin cậy từ -40 °C đến +85 °C.
Độ ẩm từ 5% đến 95%, không ngưng tụ.
Một vỏ kim loại được xếp hạng IP30 bảo vệ các thành phần bên trong khỏi bụi và tác động cơ học.
Chuyển đổi chịu được rung động, sốc, điện giật, điện tĩnh và nhiễu điện từ.
Nó phù hợp để triển khai gần máy móc nặng, thiết bị điện và hệ thống đường sắt.
Làm thế nào nó được sử dụng
Thiết bị sử dụng hai đầu vào điện không cực DC 48 V.
Thiết kế không cực đơn giản hóa dây điện và giảm lỗi lắp đặt trong lĩnh vực.
Các đầu vào năng lượng dư thừa cải thiện tính sẵn có trong các triển khai quan trọng.
Nơi phù hợp nhất
Mạng giám sát PoE công nghiệp
Năng lượng và quản lý hệ thống camera trong các nhà máy, mỏ, nhà máy hóa dầu, và vùng an ninh xung quanh.
Tối ưu hóa đa phát cải thiện hiệu quả video mà không cần điều chỉnh quá mức.
Môi trường tự động hóa quy mô lớn
Hỗ trợ kết nối dày đặc cho PLC, HMI, cảm biến và thiết bị đầu cuối PoE.
Việc ưu tiên giao thông đảm bảo tín hiệu điều khiển được cung cấp một cách đáng tin cậy.
Hệ thống giao thông và đường sắt
Được thiết kế cho tủ bên đường, trạm và hành lang đường sắt.
Cổng sợi đường dài hỗ trợ triển khai tuyến tính, trong khi bảo vệ vòng đảm bảo tính liên tục.
Việc tuân thủ các tiêu chuẩn đường sắt cho phép tích hợp an toàn vào các mạng lưới vận chuyển
Cơ sở hạ tầng năng lượng và tiện ích
Được sử dụng trong các trạm phụ, trang trại gió và hệ thống giám sát lưới điện.
Sự dung nạp nhiệt độ rộng và sợi tiếp cận hỗ trợ các thiết bị ngoài trời và từ xa.
Tòa nhà thông minh và khu công nghiệp
Hoạt động như một nút phân phối và điều khiển PoE trung tâm.
Phân biệt giao thông văn phòng, sản xuất và an ninh trong khi đơn giản hóa quản lý tập trung.
Việc triển khai IIoT sẵn sàng IPv6
Hỗ trợ các mô hình quản lý và truyền thông dựa trên IPv6 hiện đại.
Cho phép tích hợp có thể mở rộng các thiết bị IIoT, nền tảng từ xa và các hệ thống kết nối đám mây.
Tại sao mô hình này tồn tại
Chuyển đổi này không được thiết kế để tối thiểu.
Nó được xây dựng để ở trung tâm.
Nó tồn tại cho các mạng mà:
Các thiết bị cần năng lượng và dữ liệu từ cùng một nơi
Các lỗi phải phục hồi tự động
Giao thông phải được kiểm soát, không chỉ chuyển tiếp
Môi trường là thù địch với các thiết bị thông thường
Đối với việc triển khai công nghiệp nơi năng lượng, kết nối và điều khiển hội tụ,
IM-FP121212GW phù hợp tự nhiên.
WEB Thông tin
-
Hỗ trợ chẩn đoán cáp và có thể xác định điểm lỗi
-
Hỗ trợ quản lý IEEE802.3az EEE ((Energy Efficient Ethernet), tối ưu hóa tiêu thụ điện
-
Hỗ trợ STP, RSTP, MSTP, ITU-T G.8032 Ethernet Protection Ring ((EPR))
-
Hỗ trợ QoS, phân loại giao thông QoS, CoS, kiểm soát băng thông ((đối hướng đầu vào/bước ra), chống bão, dịch vụ khác biệt
-
Hỗ trợ IEEE802.1q VLAN, cổng VLAN, dựa trên Mac VLAN, IP VLAN mạng con, giao thức VLAN, chuyển đổi VLAN, MVR
-
Hỗ trợ tổng hợp liên kết LACP IEEE802.3ad động, tổng hợp liên kết tĩnh
-
Hỗ trợ IGMP/MLD snooping V1/V2/V3, IGMP lọc / điều chỉnh, tìm kiếm IGMP
-
Báo cáo nhân viên IGMP hỗ trợ, MLD gián điệp
-
An toàn: dựa trên cổng và Mac IEEE802.1X, RADIUS, ACL, TACACS+, HTTP/HTTPS, SSL/SSH v2
-
Hỗ trợ Cisco® như CLI, quản lý web, SNMP v1/v2c/v3, Telnet
-
Hỗ trợ nâng cấp phần mềm thông qua TFTP và HTTP, sự dư thừa phần cứng ngăn chặn việc nâng cấp thất bại
-
Hỗ trợ DHCP client/Relay/Snooping/Snooping option 82/Relay option 82
-
Hỗ trợ RMON, MIB II, hình ảnh gương, nhật ký sự kiện, DNS, NTP/SNTP, IEEE802.1ab LLDP
-
Hỗ trợ IPV6 Telnet server/ICMP v6, SNMP, HTTP, SSH/SSL, NTP/SNTP, TFTP, QoS, ACL
Phụ kiện
| Mô-đun quang học công nghiệp |
| OSPL1G05D |
1000BASE-SX |
| OSPL1G06D |
1000BASE-SX ((1310nm) |
| OSPL1G20D |
1000BASE-LX |
| OSPL1G40D |
1000BASE-EX |
| OSBL1G20D-35 |
1000BASE-BX-U ((TX 1310 RX1550) |
| OSBL1G20D-53 |
1000BASE-BX-D ((TX 1550 RX1310) |
