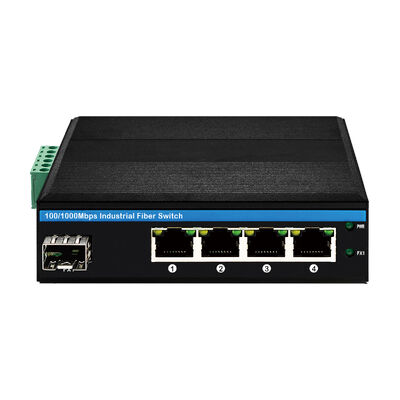

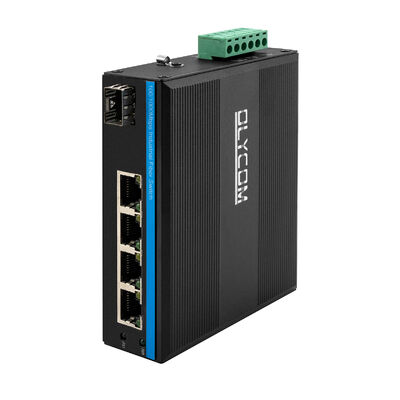

Bộ chuyển mạch Ethernet tốc độ cao 5 cổng công nghiệp
Thông số kỹ thuật
|
Tên sản phẩm |
Bộ chuyển mạch Ethernet công nghiệp 10/100Mbps (1 sợi quang + 4 cổng đồng) |
|
Mã sản phẩm |
IM-FS140FE |
|
Cổng |
1x cổng SFP Ethernet 100M SM: 1310nm/1550nm, 20Km; 1490nm/1550nm, 40~120Km MM: 1310nm, 2Km; 850nm, 500 mét 4x cổng RJ45 Ethernet 10/100M UTP (Hỗ trợ tự động dò tìm MDI/MDIX) 1x khối đấu nối nguồn 6 chân |
|
Giao thức |
IEEE 802.3 (10Base-T) IEEE 802.3u (100Base-TX) |
|
Tính năng chuyển mạch |
Chế độ truyền: lưu trữ và chuyển tiếp Độ trễ chuyển tiếp: <10us Băng thông hệ thống: 1Gbps (không tắc nghẽn) Tốc độ chuyển tiếp: 1.488Mmps MAC: 4K Kích thước bộ đệm gói tin: 1.75Mb |
|
Phương tiện mạng |
10BASE-T: Cáp xoắn đôi không chống nhiễu CAT3, CAT4, CAT5 (≤100m) 100BASE-TX: Cáp xoắn đôi chống nhiễu CAT5 trở lên (≤100m) |
|
Đèn LED |
Nguồn, Sợi quang, Mạng, PoE PWR: Nguồn
Fiber: FX1 Bật: truyền dẫn bình thường Tắt: truyền dẫn KHÔNG bình thường (module quang bị lỗi hoặc ngắt kết nối)
Đèn cam trên cổng đồng: chỉ báo PoE Bật: PoE đang hoạt động Tắt: PoE không hoạt động hoặc đây là thiết bị không có PoE
Đèn xanh lá trên cổng đồng: chỉ báo tốc độ Bật: tốc độ truyền là 100Mbps Nhấp nháy: đang truyền Tắt: Ngắt kết nối hoặc tốc độ hoạt động là 10Mbps |
|
Tiêu thụ điện năng |
Tải đầy đủ ≤5W |
|
Nguồn điện |

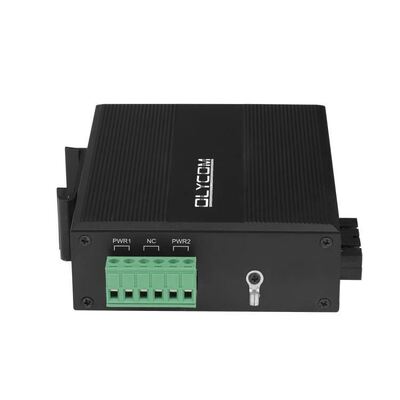

Đầu vào DC dự phòng 12V~52V, thường là DC12V/DC24V/DC48V Kết nối ngược: hỗ trợ |
|
Môi trường |
Nhiệt độ hoạt động: -40°C ~ 75°C Nhiệt độ lưu trữ: -40°C ~ 85°C Độ ẩm hoạt động: 10%~90%, không ngưng tụ Độ ẩm lưu trữ: 10%~95%, không ngưng tụ |
|
Tiêu chuẩn công nghiệp |
ESD: IEC61000-4-2, ±15KV không khí, ±6KV tiếp xúc EFT: IEC61000-4-4, Chung ±6KV Chống sét lan truyền: IEC61000-4-5, Vi sai ±2KV, Chung ±6KV |
|
Chứng nhận |
CE-EMC: EN 55032:2015+AC: 2016+A1:2020+A11: 2020 EN 55035:2017+A11: 2020/EN IEC 61000-3-2:2019/A1: 2021 EN 61000-3-3: 2013/A2: 2021/AC:2022 CE-LVD: EN IEC 62368-1: 2020+A11:2020 FCC: 47 CFR FCC Phần 15 Phụ lục B (Loại B) ANSI C63.4: 2014 |
|
Thông tin cơ khí |
Vỏ: Vỏ kim loại dạng sóng, cấp độ bảo vệ IP40 Kích thước: 114*93*35mm Phương pháp lắp đặt: Lắp ray DIN/Lắp tường Trọng lượng: 0.35Kg/0.45Kg (Tịnh/Tổng) |
|
Bảo hành |
3 năm, hỗ trợ kỹ thuật trọn đời |
Tổng quan sản phẩm
IM-FS140FE là một bộ chuyển mạch Ethernet tốc độ cao công nghiệp nhỏ gọn, không quản lý, được thiết kế để tổng hợp nhiều thiết bị trường và kết nối chúng lên mạng qua cáp quang trong các môi trường có nhiễu điện và điều kiện khắc nghiệt.
So với các mẫu 2 cổng siêu nhỏ gọn, nó cung cấp mật độ thiết bị biên cao hơn trong khi vẫn giữ cho kiến trúc mạng đơn giản và xác định được.
Bộ chuyển mạch chỉ tập trung vào một nhiệm vụ duy nhất:
chuyển tiếp Ethernet đáng tin cậy giữa các thiết bị công nghiệp dựa trên cáp đồng và mạng cáp quang đường dài — không cần cấu hình, điều chỉnh hoặc phụ thuộc vào phần mềm.
Vai trò mạng và Ý định thiết kế
IM-FS140FE thường được triển khai ở lớp tổng hợp trường.
Nó thu thập lưu lượng Ethernet từ nhiều thiết bị công nghiệp gần đó và chuyển tiếp chúng lên trên thông qua một liên kết cáp quang duy nhất đến phòng điều khiển, trạm biến áp hoặc tủ mạng trung tâm.
Thiết kế giả định:
Cấu trúc liên kết cố định
Mô hình lưu lượng có thể dự đoán
Hoạt động không giám sát dài hạn
Không có giao diện quản lý và không có thay đổi hành vi theo thời gian, điều này loại bỏ sự sai lệch cấu hình và sự bất ổn liên quan đến phần mềm.
Bố cục giao diện và Logic kết nối
Bộ chuyển mạch kết hợp:
Bốn cổng RJ45 Ethernet tốc độ cao để truy cập thiết bị cục bộ
Một cổng SFP Ethernet tốc độ cao để kết nối cáp quang
Các cổng đồng tự động phát hiện tốc độ, chế độ song công và cực tính dây, cho phép kết nối trực tiếp với PLC, cảm biến, RTU, HMI và bộ điều khiển cũ.
Giao diện SFP hỗ trợ cả quang đa chế độ và đơn chế độ, có thể mở rộng từ các liên kết trong tủ ngắn đến các kết nối đường dài lên đến 120 km.
Bố cục này rất phù hợp cho các cụm thiết bị nhỏ đến trung bình cần được mở rộng vượt xa giới hạn khoảng cách của cáp đồng.
Đặc điểm xử lý lưu lượng
Chuyển tiếp gói tin dựa trên kiến trúc lưu trữ và chuyển tiếp, đảm bảo tính toàn vẹn của khung và tuân thủ giao thức.
Các cơ chế kiểm soát luồng tự động điều chỉnh lưu lượng trong quá trình tắc nghẽn:
IEEE 802.3x cho các liên kết song công hoàn toàn
Phản hồi áp lực cho hoạt động bán song công
Bộ đệm nội bộ đủ cho phép bộ chuyển mạch hấp thụ các đợt lưu lượng ngắn từ nhiều thiết bị mà không bị mất gói tin, ngay cả khi băng thông đường lên bị hạn chế.
Độ tin cậy công nghiệp và Khả năng chịu đựng môi trường
IM-FS140FE được chế tạo để hoạt động ở những nơi mà các bộ chuyển mạch thương mại không thể.
Vỏ kim loại của nó cung cấp khả năng bảo vệ IP40 chống bụi và va đập vật lý.
Thiết kế nội bộ đáp ứng các yêu cầu EMS công nghiệp, cung cấp khả năng chống lại:
Phóng tĩnh điện
Chuyển tiếp điện nhanh
Nhiễu dẫn
Bộ chuyển mạch hoạt động đáng tin cậy trong phạm vi nhiệt độ từ -40°C đến +75°C và chịu được độ ẩm cao mà không bị ngưng tụ.
Các đặc điểm này cho phép triển khai trong các tủ điều khiển, tủ ven đường, trạm biến áp và các lắp đặt bán ngoài trời.
Đầu vào nguồn và Chiến lược lắp đặt
Đầu vào DC dải rộng (12–52 V) cho phép tương thích với các bus nguồn công nghiệp và hệ thống dự phòng.
Bảo vệ chống phân cực ngược giảm thiểu lỗi lắp đặt tại hiện trường.
Tiêu thụ điện năng thấp hỗ trợ hoạt động không quạt và giảm ứng suất nhiệt, kéo dài tuổi thọ dịch vụ.
Vỏ nhỏ gọn và thiết kế lắp ray DIN cho phép lắp đặt nhanh chóng trong các bảng điều khiển công nghiệp có không gian hạn chế.
IM-FS140FE Thường Được Sử Dụng Ở Đâu
Các nút tổng hợp thiết bị trường
Thu thập dữ liệu từ nhiều PLC, cảm biến hoặc bộ điều khiển và chuyển tiếp chúng đến xương sống cáp quang trong các dây chuyền sản xuất và khu vực quy trình.
Hệ thống giao thông vận tải
Được lắp đặt trong các tủ ven đường hoặc ven đường ray để kết nối bộ điều khiển tín hiệu, bộ dò tìm và thiết bị giám sát với các hệ thống giao thông hoặc đường sắt tập trung.
Cơ sở hạ tầng năng lượng và tiện ích
Được sử dụng trong các trạm biến áp, trạm bơm và nhà máy xử lý nước để kết nối thiết bị trường phân tán qua cáp quang đường dài.
Các địa điểm công nghiệp khắc nghiệt
Phù hợp cho các nhà máy khai thác mỏ, hóa dầu và luyện kim nơi bụi, rung động và nhiễu điện là không thể tránh khỏi.
Mở rộng cáp quang cho mạng cũ
Mở rộng phạm vi của các thiết bị Ethernet công nghiệp dựa trên cáp đồng bằng cách chuyển đổi nhiều kết nối cục bộ thành một liên kết cáp quang đường dài duy nhất.
Tại sao mô hình này tồn tại
IM-FS140FE lấp đầy khoảng trống giữa các bộ chuyển đổi siêu nhỏ gọn và các bộ chuyển mạch công nghiệp được quản lý đầy đủ.
Nó cung cấp:
Dung lượng thiết bị nhiều hơn các mẫu cơ bản
Ít phức tạp hơn các bộ chuyển mạch được quản lý
Đối với các mạng công nghiệp cần kết nối biên có thể mở rộng mà không cần chi phí vận hành,
IM-FS140FE là một lựa chọn thực tế và ổn định.
Nó có được quản lý không?
A: Không, dòng sản phẩm này không được quản lý.
Chúng tôi có một dòng sản phẩm được quản lý khác để bạn lựa chọn.
Nó hỗ trợ phương pháp lắp đặt nào?
A: Nó hỗ trợ lắp ray DIN và lắp tường.
Nếu cần bộ dụng cụ lắp đặt đặc biệt, thì không sao, chúng tôi đã xử lý trước đây.
Bạn có thể giúp viết nội dung nhãn không?
A: Có, vui lòng cho chúng tôi biết nếu bạn cần đặt tên model/logo/mô tả của bạn trên nhãn.
Ngôn ngữ tiêu chuẩn là tiếng Anh.
Nếu đây là về một số ngôn ngữ khác như tiếng Hàn, tiếng Ý hoặc tiếng Nga, vui lòng gửi định dạng chính xác, chúng tôi sẽ sao chép và dán.
Tôi có thể có logo của mình trên thiết bị không?
A: Có, chúng tôi là nhà sản xuất OEM.
Vui lòng chỉ gửi logo của bạn ở định dạng PS/AI, chúng tôi sẽ lo phần còn lại.
Có gì trong hộp đóng gói?
A: có một thiết bị, bọt bảo vệ, hướng dẫn sử dụng và thẻ bảo hành.
Đối với một số mẫu, sẽ có thêm vật liệu như cáp console hoặc móc treo.
