Bộ chuyển mạch biên công nghiệp không quản lý DIN35 10/100Mbps
Dữ liệu kỹ thuật của Bộ chuyển mạch mạng tốc độ cao
|
Tên sản phẩm
|
Bộ chuyển mạch mạng cáp quang 6 cổng 10/100Mbps (2F+4TP)
|
|
Mã sản phẩm
|
IM-FS240FE
|
|
Cổng
|
2x100M SFP Fiber
SM: 1310nm/1550nm, 20Km; 1490nm/1550nm, 40~120Km
MM: 1310nm, 2Km; 850nm, 500 mét
4x10/100M UTP RJ45 (Hỗ trợ tự động dò tìm MDI/MDIX)

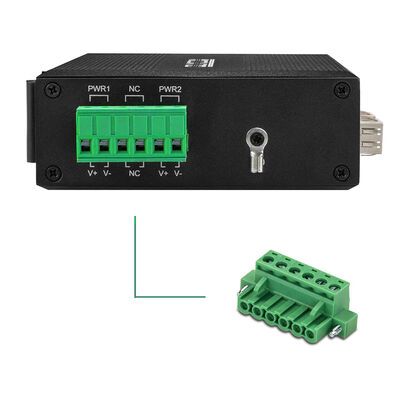

1x Khối đầu cuối nguồn 6 chân
|
|
Giao thức
|
IEEE 802.3 (10Base-T)
IEEE 802.3u (100Base-TX)
|
|
Tính năng chuyển mạch
|
Chế độ truyền: lưu trữ và chuyển tiếp
Độ trễ chuyển tiếp: <10us
Băng thông hệ thống: 1.2Gbps (không tắc nghẽn)
Tốc độ chuyển tiếp: 0.8928Mpps
MAC: 4K
Kích thước bộ đệm gói: 1.75Mb
|
|
Phương tiện mạng
|
10BASE-T: Cáp xoắn đôi không chống nhiễu CAT3, CAT4, CAT5 (≤100m)
100BASE-TX: Cáp xoắn đôi chống nhiễu CAT5 trở lên (≤100m)
|
|
Đèn LED
|
Nguồn, Sợi quang, Mạng, PoE
PWR: Nguồn
Fiber: FX1, FX2
Bật: truyền tải bình thường
Tắt: truyền tải KHÔNG bình thường (module quang bị lỗi hoặc ngắt kết nối)
Màu cam đồng: chỉ báo PoE
Bật: PoE đang hoạt động
Tắt: PoE không hoạt động hoặc đây là thiết bị không có PoE
Màu xanh lá cây đồng: chỉ báo tốc độ
Bật: tốc độ truyền là 100Mbps
Nhấp nháy: đang truyền
Tắt: Ngắt kết nối hoặc tốc độ hoạt động là 10Mbps
|
|
Tiêu thụ điện năng
|
Tải đầy đủ ≤5W
|
|
Nguồn điện
|
Đầu vào DC12V~DC52V dự phòng, thường là DC12V/DC24V/DC48V
Kết nối ngược: hỗ trợ
|
|
Môi trường
|
Nhiệt độ hoạt động: -40°C ~ 75°C
Nhiệt độ lưu trữ: -40°C ~ 85°C
Độ ẩm hoạt động: 10% ~ 90%, không ngưng tụ
Độ ẩm lưu trữ: 10% ~ 95%, không ngưng tụ
|
|
Tiêu chuẩn công nghiệp
|
ESD: IEC61000-4-2, ±15KV không khí, ±6KV tiếp xúc
EFT: IEC61000-4-4, Chung ±6KV
Chống sét lan truyền: IEC61000-4-5, Vi sai ±2KV, Chung ±6KV
|
|
Chứng nhận
|
CE-EMC: EN 55032:2015+AC: 2016+A1:2020+A11: 2020
EN 55035:2017+A11: 2020/EN IEC 61000-3-2:2019/A1: 2021
EN 61000-3-3: 2013/A2: 2021/AC:2022
CE-LVD: EN IEC 62368-1: 2020+A11:2020
FCC: 47 CFR FCC Phần 15 Phụ lục B (Loại B) ANSI C63.4: 2014
|
|
Thông tin cơ khí
|
Vỏ: Vỏ kim loại có gân, cấp độ bảo vệ IP40
Kích thước: 114*93*35mm

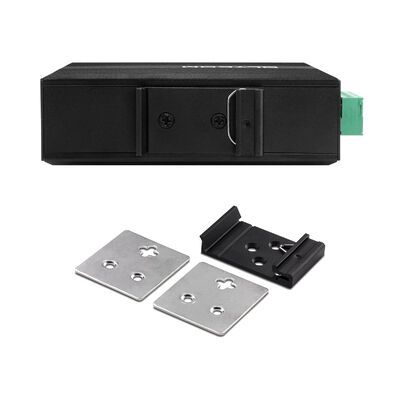

Phương pháp lắp đặt: Lắp ray DIN/Lắp tường
Trọng lượng: 0.35Kg/0.45Kg (Ròng/Tổng)
|
|
Bảo hành
|
3 năm, hỗ trợ kỹ thuật trọn đời
|
Được xây dựng để tổng hợp biên trong mạng công nghiệp
IM-FS240FE được định vị là bộ chuyển mạch tổng hợp biên dựa trên cáp quang cho môi trường công nghiệp, nơi nhiều thiết bị trường phải hội tụ đáng tin cậy vào một xương sống cáp quang. Không giống như các bộ chuyển đổi phương tiện cơ bản hoặc bộ chuyển mạch có số lượng cổng nhỏ, nó cung cấp cả khả năng dự phòng ở cấp liên kết ở phía cáp quang và đủ cổng truy cập đồng cho các thiết bị được nhóm ở cấp trường.
Điều này làm cho nó đặc biệt phù hợp với các tủ điều khiển, vỏ bọc ven đường và phòng thiết bị, nơi cần kết nối cục bộ nhiều thiết bị dựa trên Ethernet, trong khi các đường lên phải duy trì khả năng phục hồi trên khoảng cách xa.
Dự phòng mà không cần sự phức tạp của mạng
Với hai cổng cáp quang SFP, IM-FS240FE cho phép các chiến lược dự phòng đơn giản như đường lên kép, đường cáp quang phân đoạn hoặc tuyến cáp quang dự phòng mà không cần dựa vào các giao thức dự phòng dựa trên phần mềm. Trong trường hợp bị gián đoạn cáp quang, lưu lượng truy cập có thể được định tuyến lại vật lý ở cấp độ mạng, duy trì tính liên tục của giao tiếp cho các hệ thống quan trọng.
Cách tiếp cận dự phòng dựa trên phần cứng này lý tưởng cho các môi trường mà bộ chuyển mạch được quản lý không khả thi, không cần thiết hoặc không mong muốn do các hạn chế bảo trì hoặc yêu cầu đơn giản hóa hoạt động.
Thông lượng nhất quán cho lưu lượng nhiều thiết bị
Trong mạng công nghiệp, các mẫu lưu lượng thường có tính bùng nổ thay vì liên tục - chu kỳ thăm dò, cảnh báo và tải lên dữ liệu đồng bộ có thể tạo ra các đỉnh đột ngột. IM-FS240FE được thiết kế để xử lý các điều kiện như vậy một cách duyên dáng, sử dụng chuyển tiếp lưu trữ và chuyển tiếp, các cơ chế kiểm soát luồng và bộ đệm dồi dào để ngăn ngừa mất gói và hành vi không ổn định.
Kết quả là, nhiều PLC, cảm biến hoặc thiết bị giám sát có thể hoạt động đồng thời mà không làm suy giảm sự ổn định tổng thể của mạng, ngay cả dưới điều kiện tải đỉnh.
Được thiết kế để hoạt động lâu dài, không giám sát
Sau khi lắp đặt, IM-FS240FE được thiết kế để hoạt động liên tục và không giám sát. Kiến trúc không quản lý của nó loại bỏ các rủi ro liên quan đến cấu hình sai, không khớp firmware hoặc hỏng phần mềm. Kết hợp với vỏ công nghiệp, bảo vệ chống sét lan truyền và khả năng chịu nhiệt độ rộng, thiết bị này rất phù hợp cho các cài đặt mà việc truy cập không thường xuyên và thời gian ngừng hoạt động không thể chấp nhận được.
Triết lý thiết kế này làm giảm đáng kể tổng chi phí sở hữu trong suốt vòng đời sản phẩm.
Lộ trình nâng cấp thực tế cho mạng công nghiệp cũ
Đối với nhiều địa điểm công nghiệp, việc thay thế tất cả các thiết bị Ethernet cũ cùng một lúc là không khả thi cũng như không hiệu quả về chi phí. IM-FS240FE cung cấp một giải pháp chuyển đổi thực tế, cho phép thiết bị đồng 10/100Mbps hiện có tiếp tục hoạt động trong khi mở rộng kết nối qua cáp quang đường dài.
Bằng cách hoạt động như một nút tổng hợp và mở rộng cáp quang nhỏ gọn, nó hỗ trợ hiện đại hóa mạng dần dần mà không làm gián đoạn các quy trình công nghiệp đã thiết lập.
Vai trò triển khai điển hình
Trong các dự án thực tế, IM-FS240FE thường được triển khai như:
Một bộ chuyển mạch tổng hợp tại trường bên trong tủ công nghiệp
Một nút mở rộng cáp quang cho nhiều thiết bị Ethernet cũ
Một bộ chuyển mạch đường lên dự phòng cho các mạng con công nghiệp nhỏ đến vừa
Một bộ chuyển mạch truy cập ít bảo trì ở các vị trí khắc nghiệt hoặc từ xa
Cấu hình cổng cân bằng và độ tin cậy công nghiệp của nó làm cho nó trở thành một khối xây dựng linh hoạt cho các kiến trúc Ethernet công nghiệp có thể mở rộng.
Phụ kiện
|
Module quang công nghiệp
|
|
OSPL1E06D-85
|
100BASE-FX(850nm)
|
|
OSPL1E06D
|
100BASE-FX
|
|
OSPL1E20D
|
100BASE-LX
|
|
OSPL1E40D
|
100BASE-EX
|
|
OSBL1E20D-35
|
100BASE-BX-U(TX 1310 RX1550)
|
|
OSBL1E20D-53
|
100BASE-BX-D(TX 1550 RX1310)
|
|
Nguồn điện công nghiệp DIN
|
|
IM-DAC220/DC12V1.67A
|
AC220V sang DC12V1.67A, -30℃~70℃
|
|
IM-DAC220/DC24V1A
|
AC220V sang DC24V1A, -30℃~70℃
|
