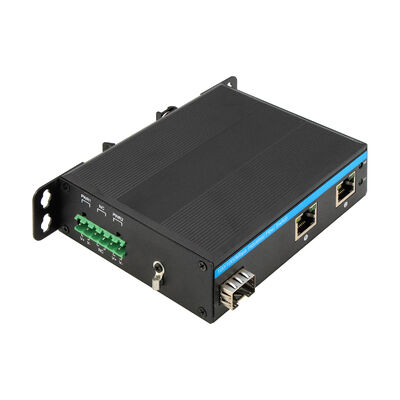

Chuyển đổi mạng cáp quang công nghiệp 10/100Mbps
Dữ liệu kỹ thuật
|
Tên sản phẩm
|
10/100Mbps Industrial Fiber Switch ((1F+2TP)
|
|
Mô hình số.
|
IM-FS120FE
|
|
Cảng
|
1x100M SFP
SM: 1310nm/1550nm, 20km; 1490nm/1550nm, 40~120km
MM: 1310nm, 2km; 850nm, 500 mét
2x10/100M UTP RJ45 ((Hỗ trợ MDI / MDIX tự động cảm biến)
1x6-PIN Power Terminal Block
|
|
Nghị định thư
|
IEEE 802.3 ((10Base-T)
IEEE 802.3u ((100Base-TX)
|
|
Chuyển đổi tính năng
|
Phương thức truyền: lưu trữ và chuyển tiếp
Thời gian chuyển tiếp: <10 us
băng thông hệ thống: 0.6Gbps (không tắc nghẽn giao thông)
Tốc độ chuyển tiếp: 0.4464Mmps
4K
Kích thước bộ đệm gói: 1.75Mb
|
|
Truyền thông mạng
|
10BASE-T: CAT3, CAT4, CAT5 cặp xoắn không được che chắn ((≤ 100m)
100BASE-TX: CAT5 hoặc cao hơn cặp xoắn được bảo vệ ((≤ 100m)
|
|
Đèn LED
|
Điện, Sợi, Mạng, PoE
PWR: Điện lực
Sợi: FX1
On: truyền thông bình thường
Tắt: truyền không bình thường ((module quang lỗi hoặc ngắt kết nối)
Màu cam đồng: Chỉ số PoE
PoE đang hoạt động
tắt: PoE không hoạt động hoặc đây là thiết bị không PoE
Màu xanh đồng: Chỉ số tốc độ
On: tốc độ truyền là 100Mbps
Nhấp nháy: đang truyền
Tắt: Ngắt kết nối hoặc tốc độ làm việc là 10Mbps
|
|
Tiêu thụ năng lượng
|
Nạp đầy đủ≤5W
|
|
Cung cấp điện
|
Đầu vào DC12V ~ DC52V dư thừa, thường là DC12V / DC24V / DC48V
Kết nối ngược: hỗ trợ
|
|
Môi trường
|
Nhiệt độ hoạt động: -40°C 75°C
Nhiệt độ lưu trữ: -40°C/85°C
Độ ẩm làm việc: 10%~90%, không ngưng tụ
Độ ẩm lưu trữ: 10%~95%, không ngưng tụ
|
|
Tiêu chuẩn ngành
|
ESD: IEC61000-4-2, ±15KV không khí, ±6KV tiếp xúc
EFT: IEC61000-4-4, chung ±6KV
Tăng điện: IEC61000-4-5, khác biệt ± 2KV, thông thường ± 6KV
|
|
Chứng nhận
|
CE-EMC: EN 55032:2015+AC: 2016+A1:2020+A11: 2020
Đơn vị xác định số lượng và số lượng máy tính
Đơn vị xác định:2022
CE-LVD: EN IEC 62368-1: 2020+A11:2020
FCC: 47 CFR FCC Phần 15 Phân phần B ((Lớp B) ANSI C63.4: 2014
|
|
Thông tin cơ khí
|
Vỏ: Vỏ kim loại lồi sóng, cấp độ IP40
Kích thước: 114*93*35mm
Phương pháp lắp đặt: Lắp đặt trên đường sắt / tường
Trọng lượng: 0,35Kg/0,45Kg ((Net/Gross)
|
|
Bảo hành
|
3 năm, hỗ trợ kỹ thuật suốt đời
|
Nó là gì?
IM-FS120FE là một bộ chuyển mạch Ethernet công nghiệp nhỏ gọn, không được quản lý được xây dựng cho kết nối thiết bị đơn giản, nơi độ tin cậy quan trọng hơn cấu hình.
Nó được thiết kế để hoạt động như một cây cầu sợi để đồng trong các mạng công nghiệp nhỏ,mở rộng truyền thông Ethernet từ các thiết bị cục bộ đến các backbone sợi dài mà không đưa ra sự phức tạp của quản lý.
Không có giao diện phần mềm, không có quá trình cấu hình, và không có đường cong học tập.
Một khi được khởi động, nó bắt đầu chuyển tiếp giao thông ngay lập tức.
Điều này làm cho nó lý tưởng cho các trang web công nghiệp nơi mạng được cố định, số lượng thiết bị nhỏ và hoạt động không được giám sát lâu dài là cần thiết.
Sự kết nối
Chuyển đổi kết hợp một cổng sợi SFP Fast Ethernet với hai cổng đồng RJ45 10/100 Mbps.
Giao diện sợi hỗ trợ một loạt các khoảng cách quang học từ các liên kết đa chế độ tầm ngắn đến các kết nối đơn chế độ đường dài lên đến 120 km, tùy thuộc vào mô-đun quang học.
Các cổng đồng tự động đàm phán tốc độ, chế độ kép và MDI / MDIX, cho phép kết nối trực tiếp với các thiết bị công nghiệp cũ mà không cần cáp đặc biệt.
Cùng với nhau, bố cục này cho phép tích hợp liền mạch giữa các thiết bị Ethernet cấp trường và mạng sợi tập trung.
Cách nó xử lý giao thông
IM-FS120FE sử dụng một cơ chế chuyển đổi lưu trữ và chuyển tiếp, đảm bảo rằng các gói bị hỏng hoặc không hợp lệ được lọc trước khi chuyển tiếp.
Điều khiển dòng chảy được áp dụng tự động:
IEEE 802.3x trong chế độ full-duplex
Động lực ngược trong chế độ nửa kép
Điều này ngăn chặn mất gói và duy trì giao tiếp ổn định trong các vụ nổ giao thông, ngay cả khi các thiết bị được kết nối hoạt động ở tốc độ khác nhau.
Chuyển đổi hoàn toàn phù hợp với các tiêu chuẩn Fast Ethernet, đảm bảo khả năng tương thích với các bộ điều khiển và cảm biến công nghiệp hiện có.
Làm thế nào nó tồn tại trong điều kiện công nghiệp
Thiết bị được xây dựng để hoạt động liên tục trong môi trường khắc nghiệt.
Khung kim loại chắc chắn của nó cung cấp bảo vệ IP40 chống bụi và va chạm cơ học.
Nó hoạt động đáng tin cậy trong phạm vi nhiệt độ rộng từ -40 °C đến +75 °C, với dung nạp mở rộng trong thời gian lưu trữ.
Bảo vệ điện được xây dựng trong các giao diện Ethernet, bao gồm khả năng kháng sóng cao và miễn dịch chống lại xả điện tĩnh và nhiễu điện từ.
Điều này cho phép hoạt động ổn định gần máy móc nặng, thiết bị điện và các thiết bị ngoài trời.
Triết lý năng lượng và lắp đặt
Chuyển đổi chấp nhận một nguồn điện áp DC rộng (12V52V), làm cho nó tương thích với các hệ thống điện công nghiệp đa dạng.
Bảo vệ cực ngược làm giảm nguy cơ lỗi dây chuyền trong quá trình lắp đặt.
Tiêu thụ năng lượng thấp giữ cho công suất nhiệt tối thiểu, hỗ trợ hoạt động không có quạt và tuổi thọ dài của thành phần.
Hình thức nhỏ gọn của nó và thiết kế lắp đặt đường ray DIN cho phép dễ dàng lắp đặt bên trong tủ điều khiển, vỏ bên đường và bảng công nghiệp.
Những gì nó không làm (Số ý)
IM-FS120FE không cung cấp:
Giao diện quản lý mạng
Tùy chọn cấu hình
Điều chỉnh firmware hoặc kiểm soát chính sách
Những giới hạn này là cố ý.
Bằng cách loại bỏ sự phức tạp của phần mềm, chuyển đổi đạt được khả năng dự đoán cao hơn, yêu cầu bảo trì thấp hơn và ổn định lâu dài hơn.
Nó được thiết kế để hoạt động liên tục, không được điều chỉnh.
Nơi phù hợp nhất
Mạng thiết bị công nghiệp nhỏ
Được sử dụng để kết nối PLC, cảm biến, bộ điều khiển và thiết bị công nghiệp cơ bản với xương sống sợi trong xưởng, dây chuyền sản xuất và các trang web công nghiệp nhỏ gọn.
Hệ thống giao thông và giao thông
Được lắp đặt trong tủ bên đường, các điểm liên lạc bên đường sắt và hệ thống kiểm soát giao thông nơi khoảng cách sợi và sức đề kháng môi trường là rất quan trọng.
Giám sát năng lượng và tiện ích
Được triển khai trong các trạm phụ, các cơ sở xử lý nước và các trạm giám sát từ xa để nối các thiết bị trường với các phòng điều khiển trung tâm qua sợi.
Môi trường công nghiệp khắc nghiệt
Thích hợp cho các trang web khai thác mỏ, hóa dầu và luyện kim, nơi bụi, nhiệt độ cực đoan và nhiễu điện là phổ biến.
Fiber Extension cho Legacy Ethernet
Mở rộng phạm vi của các thiết bị công nghiệp dựa trên đồng vượt ra ngoài giới hạn 100 mét bằng cách chuyển đổi tín hiệu Ethernet thành các liên kết sợi đường dài.
Tại sao mô hình này tồn tại
IM-FS120FE không được thiết kế để quản lý mạng.
Nó được thiết kế để giữ cho chúng kết nối.
Đối với môi trường công nghiệp, nơi sự đơn giản, độ bền và tuổi thọ dài là ưu tiên thực sự,
Chuyển đổi này phù hợp tự nhiên với cơ sở hạ tầng.
Kích thước
