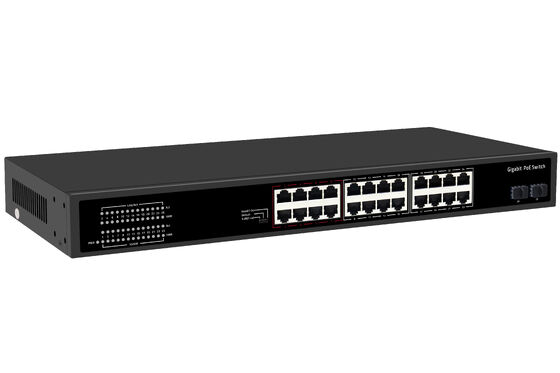

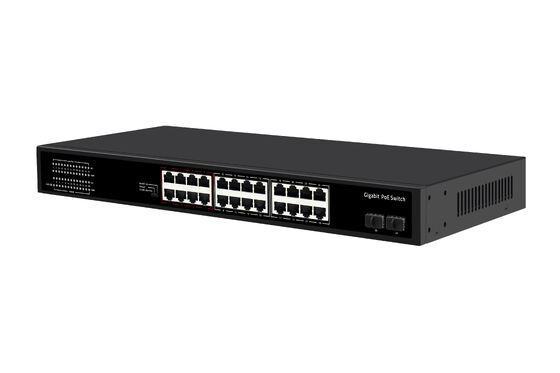

Olycom 24 Cổng CCTV PoE Fiber Network Switch
|
Giao diện I/O |
|
|
Nguồn điện |
AC100-240V 50/60Hz |
|
Ethernet |
24*Cổng Gigabit PoE 2*Cổng Uplink 2*Cổng Gigabit SFP |
|
Giải pháp Chipset |
EN8850DH, RTL8238B |
|
Hiệu suất |
|
|
Băng thông |
56Gbps |
|
Tốc độ chuyển tiếp gói tin |
41.644Mpps |
|
Bộ nhớ đệm |
3Mbit |
|
Địa chỉ MAC |
8K |
|
Jumbo Frame |
9.6Kbytes |
|
Chế độ truyền |
Lưu trữ và chuyển tiếp |
|
MTBF |
100000 giờ |
|
Tiêu chuẩn |
|
|
Giao thức mạng |
IEEE802.3 (10Base-T) IEEE802.3u (100Base-TX) IEEE802.3ab (1000Base-TX) IEEE802.3x (Kiểm soát luồng) |
|
Giao thức PoE
|
IEEE802.3af(15.4W) IEEE802.3at(30W) |
|
Phương tiện mạng
|
10Base-T : Cat3, 4, 5 hoặc cao hơn UTP (≤100m) 100Base-TX : Cat5 hoặc cao hơn UTP (≤100m) 1000Base-TX : Cat5 hoặc cao hơn UTP (≤100m) |
|
Chứng nhận |
|
|
Chứng nhận an toàn |
CE, FCC, RoHS |
|
Tiêu chuẩn môi trường |
|
|
Môi trường làm việc |
Nhiệt độ làm việc: -10~50°C Nhiệt độ bảo quản: -40~70°C Độ ẩm làm việc: 10%~90%, không ngưng tụ Nhiệt độ bảo quản: 5%~95%, không ngưng tụ |
|
Chỉ báo chức năng |
|
|
Chỉ báo |
PWR (Nguồn), Đèn xanh 1-28 (Liên kết & Dữ liệu), Đèn vàng 1-24, Nút LED PoE |
|
PWR |
Bật: Đã bật nguồn Tắt: Đã tắt nguồn |
|
Đèn xanh 1-28 (Liên kết & Dữ liệu) |
Bật: Liên kết bình thường Tắt: Liên kết bị chặn Nhấp nháy: Đang truyền dữ liệu |
|
Đèn báo nguồn PoE tối đa |
Tắt: cho biết mức sử dụng nguồn PoE dưới 90% Nhấp nháy: cho biết mức sử dụng nguồn PoE từ 90% ≤ P ≤ 95% Bật: cho biết nguồn PoE được sử dụng ở mức 95% |
|
Đèn DIP Switch chế độ |
Bật: Mở rộng bật Tắt: Mở rộng tắt |
|
Đèn vàng 1-24
|
Bật: Nguồn PoE hoạt động bình thường Tắt: PoE không cấp nguồn |
|
Nút LED PoE |
Lựa chọn đèn hai màu: mặc định màu xanh lá (liên kết dữ liệu), chuyển sang đèn vàng (PoE) |
|
DIP Switch mở rộng |
TẮT: chế độ thông thường, tất cả các giao diện có thể giao tiếp với nhau, khoảng cách truyền dưới 100 mét, tốc độ truyền 10/100/1000M tự thích ứng; Chế độ AI của cổng bị tắt BẬT: Chế độ mở rộng liên kết, các cổng 17-24 buộc 10M, liên kết 250M (bật watchdog POE), Chế độ AI của cổng được bật; Cấu trúc vật lý Kích thước cấu trúc |
|
Kích thước sản phẩm: 440*280*44mm |
|
|
Kích thước đóng gói: 500*365*85mm |
Trọng lượng tịnh sản phẩm: 3.565KG Tổng trọng lượng sản phẩm: 4.264KG Thông tin đóng gói Kích thước thùng carton: 520*445*385mm |
|
Số lượng đóng gói: 5 chiếc |

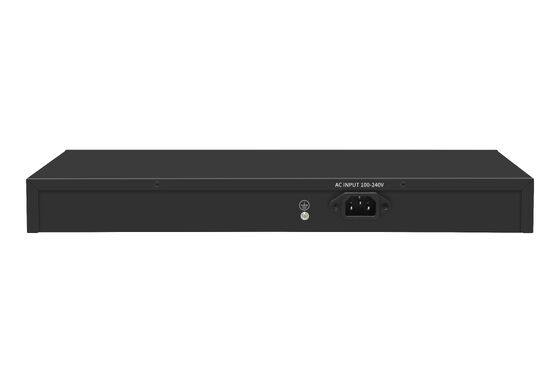

Trọng lượng đóng gói: 22.3KG Điện áp nguồn Điện áp đầu vào: AC 100-240 V 50-60Hz |
|
Nguồn cung cấp: 52V /7.69A |
Nguồn điện Nguồn điện bo mạch không PoE: tối đa 15W |
|
Nguồn PoE: tối đa 380W
|
Danh sách đóng gói Switch 1 chiếc, Dây nguồn 1 chiếc, Hướng dẫn sử dụng 1 chiếc, Chứng nhận 1 chiếc |
|
Tính năng |
Bộ chuyển mạch PoE này có 24 cổng Gigabit PoE cùng với 2 cổng uplink và 2 cổng Gigabit SFP. |
Nó cung cấp hỗ trợ mạnh mẽ cho nhiều tiêu chuẩn Ethernet, đảm bảo truyền dữ liệu mượt mà và tốc độ cao.
Thiết bị đi kèm với các tính năng thông minh như phát hiện nguồn tự động, thiết lập cấu hình bằng không và hỗ trợ các chế độ VLAN khác nhau. Nó cũng bao gồm các biện pháp bảo vệ chống lại đột biến điện và phóng tĩnh điện, đảm bảo độ tin cậy trong các môi trường khác nhau.
Ứng dụng
Bộ chuyển mạch PoE này hoàn hảo cho các ngành yêu cầu giải pháp mạng hiệu suất cao như viễn thông, giáo dục, chính phủ và các lĩnh vực an ninh.
Nó được sử dụng trong các ứng dụng từ mạng riêng băng thông rộng đến truyền đa phương tiện, cung cấp khả năng truyền đồng thời tín hiệu điều khiển, hình ảnh và dữ liệu.
Tính linh hoạt của thiết bị cũng mở rộng sang giám sát thời gian thực và hội nghị truyền hình, đảm bảo tích hợp liền mạch vào các môi trường mạng khác nhau.
