Đóng liên hệ trên Bộ mở rộng sợi quang 8 kênh hai chiều DIN35 được gắn CE

Đóng cửa liên hệ công nghiệp Olycom qua bộ chuyển đổi liên kết sợi quang

Giới thiệu

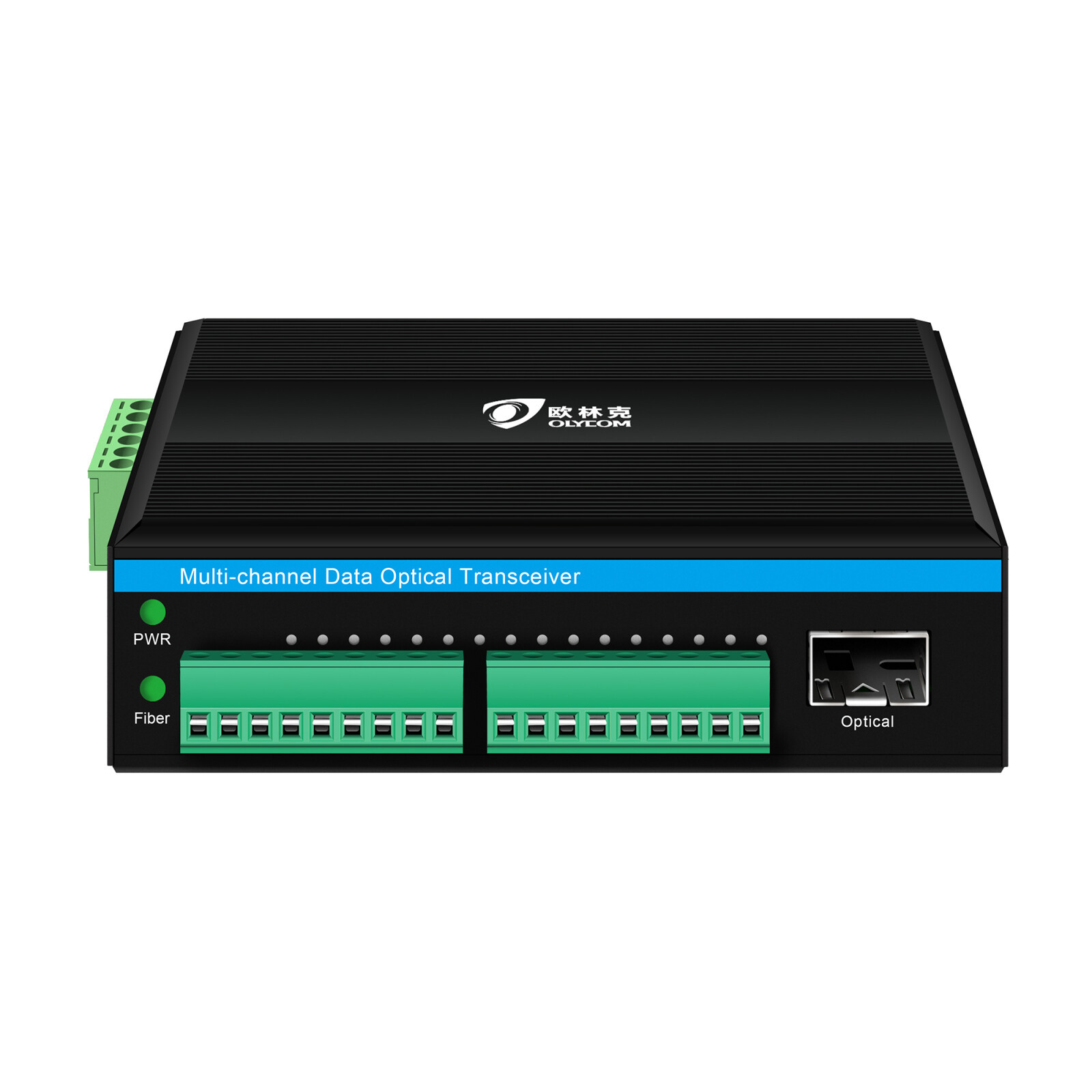

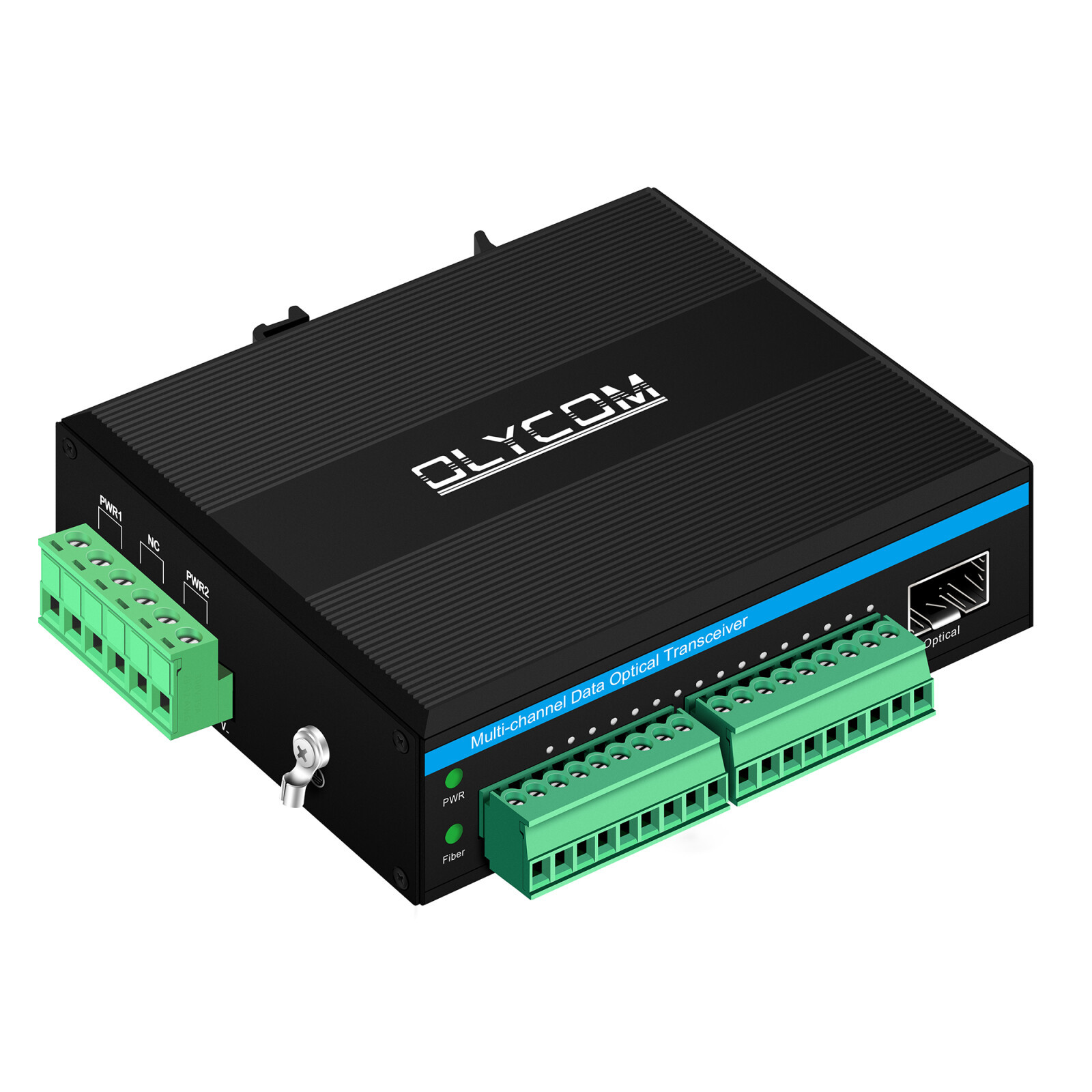

• Được thiết kế cho các hệ thống giám sát và điều khiển quan trọng, Olycom IM610-8KWTR là bộ chuyển đổi quang điện tử có thể gắn trên Din-rail chắc chắn, có thể truyền tới tám tín hiệu đóng tiếp điểm độc lập (báo động/nhị phân) qua một sợi quang.
• Tận dụng công nghệ WDM (Ghép kênh phân chia theo bước sóng), nó đạt được giao tiếp hai chiều song công hoàn toàn chỉ trên một sợi, giảm đáng kể chi phí cơ sở hạ tầng cáp và đơn giản hóa việc triển khai đường dài.
• Dải điện áp đầu vào rộng (12–52V DC) và khả năng lựa chọn thành phần cấp công nghiệp của nó đảm bảo hoạt động đáng tin cậy trong môi trường khắc nghiệt, từ lạnh cóng đến nóng như thiêu đốt, khiến nó trở thành xương sống lý tưởng cho mạng cảm biến và truyền động phân tán.

Điểm đầu dòng

• Cách ly điện thực sự – loại bỏ EMI, RFI và các vòng lặp rắc rối trên mặt đất, đảm bảo truyền tín hiệu sạch ngay cả trong các trạm biến áp hoặc sàn nhà máy ồn ào về điện.
• Ngân sách quang cực cao – hỗ trợ suy hao liên kết lên tới 30 dB, cho phép lắp đặt linh hoạt trên khoảng cách từ 2 km (đa chế độ) đến 80 km (chế độ đơn) mà không cần bộ lặp.
• Khả năng tương thích I/O linh hoạt – chấp nhận và xuất tín hiệu TTL, RS‑232/422/485 hoặc tín hiệu chuyển mạch tiếp điểm khô và có thể điều khiển đầu ra rơle để điều khiển bộ truyền động trực tiếp.
• Độ bền được tích hợp đến mức cuối cùng – hoạt động từ -40°C đến +75°C và chịu được độ ẩm không ngưng tụ từ 0–95%, với khả năng chống sét/tăng áp tích hợp để lắp đặt ngoài trời hoặc lộ thiên.
• Nhỏ gọn và thân thiện với công cụ – vỏ 113,8×93×35 mm tiết kiệm không gian, trọng lượng nhẹ 0,30 kg và giao diện quang dựa trên SFP cho phép hoán đổi hiện trường nhanh chóng và nâng cấp phù hợp với tương lai.

Ứng dụng

• IM610‑8KWTR vượt trội trong các tình huống trong đó việc giám sát trạng thái ở khoảng cách xa và đáng tin cậy là tối quan trọng.
• Các trường hợp sử dụng điển hình bao gồm:
• Cơ sở hạ tầng giao thông – bảng báo động trạm thu phí, phát hiện xâm nhập vành đai đường cao tốc và hệ thống gọi khẩn cấp trong đường hầm.
• Mạng lưới giám sát đô thị – phản hồi trạng thái đèn giao thông trên toàn thành phố và hỗ trợ cảm biến an ninh cho các sáng kiến ​​thành phố an toàn.
• Tài sản công nghiệp và tiện ích – cảnh báo mức bể chứa từ xa, giám sát vị trí van đường ống và báo cáo trạng thái máy cắt trạm biến áp trong lĩnh vực dầu khí và năng lượng điện.
• Địa điểm công cộng & cơ sở quan trọng – cảm biến báo cháy/xâm nhập tại sân vận động, sân bay, nhà ga
• Phát sóng & sự kiện – báo hiệu lỗi thiết bị theo thời gian thực cho chuỗi truyền âm thanh/truyền hình trực tiếp, đảm bảo việc phân phối chương trình không bị gián đoạn.

Kích thước

Khung QC

1. Tiêu chuẩn
Tuân thủ ISO9001, CE, FCC, RoHS, IEEE, ITU-T
Phù hợp với thông số kỹ thuật của khách hàng và số liệu hiệu suất chính

2. Quy trình
IQC: Kiểm tra linh kiện (quang học, PCB, nguồn)
Sản xuất: AOI + xác minh lắp ráp
Chức năng: Thông lượng, VLAN/QoS, bước sóng, OSNR
Độ tin cậy: Kiểm tra nhiệt độ, độ ẩm, độ rung
Burn-in: Ứng suất tải + giám sát độ ổn định
Cuối cùng: Kiểm tra + kiểm tra đầy đủ chức năng

3. Công cụ
OSA, bộ tạo lưu lượng, bộ phân tích giao thức
Hệ thống kiểm tra môi trường và độ rung

4. Hệ thống
Truy xuất nguồn gốc đầy đủ, hồ sơ kiểm tra, phần mềm QC

5. Cải tiến
Phân tích nguyên nhân gốc rễ + vòng phản hồi của khách hàng
