Mô-đun chuyển mạch bỏ qua sợi quang nguồn kép với tính năng trễ thông minh DIP Đường ray DIN đầu vào AC/DC

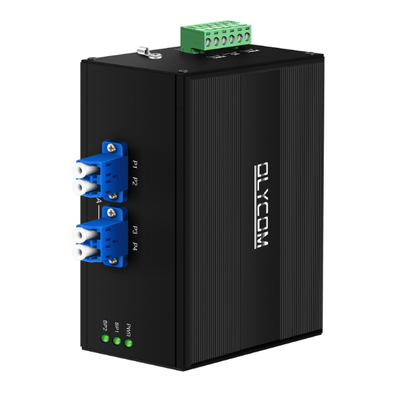

Đơn vị bỏ qua sợi quang điện đôi của Olycom AC/DC

• Được thiết kế như một bảo vệ đường quang không bị hỏng cho cơ sở hạ tầng truyền thông sợi mật độ cao, đơn vị bỏ qua sợi Olycom này cung cấp nhất quán,truyền tín hiệu quang cực kỳ ổn định trong các kịch bản hoạt động phức tạpNó tích hợp mạch chuyển mạch quang học độc lập với kiến trúc nguồn cung cấp điện AC / DC kép, được trang bị một công tắc điều khiển độ trễ DIP có thể tùy chỉnh để thích nghi linh hoạt với thử nghiệm quang học tự động,Các kịch bản giám sát thời gian thực mạng và bảo vệ liên kết khẩn cấp.
• Khi xảy ra sự bất thường về nguồn điện hoặc thời gian ngừng hoạt động của thiết bị, mô-đun tự động chuyển hướng tín hiệu sợi để bỏ qua các kênh để tránh mất mạng hoàn toàn.Bộ chứa kim loại công nghiệp nhỏ gọn của nó hỗ trợ cài đặt đường ray DIN, hoàn toàn phù hợp với tủ truyền thông công nghiệp, khung phân phối quang học trung tâm dữ liệu và hệ thống băng ghế thử quang học,phục vụ như một thành phần đáng tin cậy quan trọng để duy trì truyền dữ liệu bằng sợi không bị gián đoạn.

Tổng quan về chuyển đổi DIP

Đơn vị bỏ qua sợi này được trang bị một mảng công tắc DIP trượt 8 vị trí dành riêng cho việc kiểm soát thời gian trì hoãn bật điện.

Mỗi chuyển đổi tương ứng với một tham số chậm cố định 1 ¢ 8 phút, cung cấp cấu hình thủ công một nhấp chuột mà không cần phần mềm hoặc bộ điều khiển bên ngoài.

Đây là một tính năng tùy chỉnh cốt lõi được thiết kế cho thử nghiệm quang học và kịch bản phục hồi mạng theo giai đoạn.

Lý thuyết làm việc cốt lõi

1. mặc định của nhà máy (tất cả các công tắc DIP tắt)
Khi tất cả các công tắc ở vị trí tắt, mạch đồng hồ trì hoãn sẽ bị vô hiệu hóa hoàn toàn.đường bỏ qua sợi ngay lập tức chuyển trở lại các đường dẫn quang bình thường với thời gian chờ bằng không, phù hợp với hầu hết các triển khai giám sát truyền thông tiêu chuẩn đòi hỏi phục hồi liên kết ngay lập tức sau khi phục hồi năng lượng.

2. Tiếp tục kích hoạt (đơn lẻ ON, người khác tắt)
Lật một nút DIP được chỉ định vào ON để kích hoạt chức năng thời gian; mỗi vị trí được lập bản đồ với thời gian đếm ngược cố định:
1-MIN DIP ON: giữ trạng thái bypass 1 phút trước khi chuyển trở lại kênh quang thông thường
2-MIN DIP ON: 2 phút trễ
3-MIN DIP ON: 3 phút trễ
4-MIN DIP ON: 4 phút trễ
5 phút DIP ON: 5 phút trễ
6-MIN DIP ON: 6 phút trễ
7-MIN DIP ON: 7 phút trễ
8-MIN DIP ON: 8 phút trễ

3. Tiếp tục hoạt động đầy đủ với sự chậm trễ được kích hoạt
Điện bị ngắt xảy ra → đơn vị tự động nhảy để bỏ qua đường dẫn quang để giữ cho sợi xương sống kết nối
Nguồn cung cấp năng lượng phục hồi → đồng hồ hẹn giờ bắt đầu đếm ngược theo giá trị DIP đặt trước
Trong cửa sổ đếm ngược, mô-đun vẫn bị khóa trong chế độ bỏ qua và sẽ không quay lại kênh bình thường
Một khi thời gian đặt trước trôi qua, công tắc quang học tự động chuyển trở lại chế độ định tuyến tín hiệu tiêu chuẩn

Các quy tắc sử dụng chính

Chỉ bật một công tắc DIP duy nhất vào ON tại một thời điểm; nhiều công tắc bật ON đồng thời sẽ gây ra sự cố hợp lý thời gian và hành vi trì hoãn không xác định.
Bất kỳ điều chỉnh nào về cài đặt DIP chỉ có hiệu lực sau khi thiết bị trải qua một chu kỳ điện đầy đủ.
Bộ đếm thời gian sẽ tự động thiết lập lại nếu điện bị ngắt lại trong giai đoạn đếm ngược.

Các kịch bản ứng dụng cho chức năng trì hoãn DIP

1. Kiểm tra hàng loạt các thành phần quang học tự động

Các kỹ sư thiết lập một sự chậm trễ 18 phút để dành đủ thời gian cho hiệu chuẩn thiết bị, lấy mẫu dữ liệu và thiết bị thiết lập lại mà không có chuyển đổi đường quang bất ngờ giữa thử nghiệm.

2. Khôi phục lỗi mạng đa giai đoạn
Đối với các mạng cáp quang quy mô lớn với nhiều thiết bị ngã ba, cài đặt độ trễ phân đoạn ngăn chặn chuyển mạch đường quang khối đồng thời có thể gây ra sóng tín hiệu thoáng qua hoặc liên kết.

3Bảo trì thiết bị tại chỗ
Khi thay thế các bộ thu quang hoặc các nút trung gian, các kỹ thuật viên thiết lập một thời gian chậm hơn để duy trì kết nối bỏ qua trong suốt cửa sổ bảo trì mà không cần cấu hình lại bằng tay.

4Hệ thống truyền quang công nghiệp
Chuyển đổi thời gian ổn định tránh việc chuyển đổi đường quang thường xuyên gây ra bởi sự sụt giảm năng lượng tạm thời trong môi trường công nghiệp, năng lượng và đường sắt.

Các đặc điểm chính

1Hiệu suất quang học cao cấp
Tự hào mất tích chèn cực thấp và âm tín hiệu dẫn đến bước sóng / nhiệt độ / phân cực tối thiểu,kết hợp với sự ức chế crosstalk xuất sắc để loại bỏ sự nhiễu tín hiệu giữa các kênh sợiCác phiên bản sợi đa chế độ và một chế độ đáp ứng nhu cầu truyền tín hiệu quang toàn băng tần.


2. Kiểm soát chậm thời gian linh hoạt
Bật chuyển đổi DIP đa tốc độ tích hợp với chế độ trì hoãn có thể điều chỉnh 1 ′ 8 phút; mặc định của nhà máy vô hiệu hóa chức năng trì hoãn để chuyển đổi ngay lập tức,cho phép thời gian kích hoạt tùy chỉnh cho luồng công việc thử nghiệm quang học tự động.


3. Lưu lượng năng lượng gấp đôi

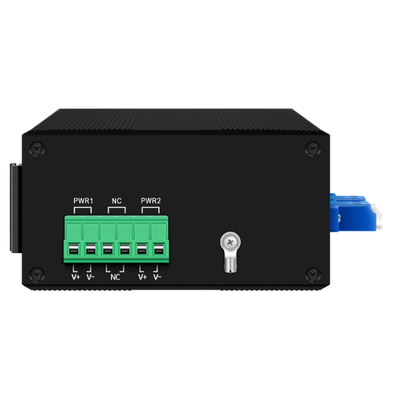

Hỗ trợ truy cập nguồn điện kép 12 ′′ 52 VDC và 110 ′′ 240 VAC với bảo vệ cực ngược tích hợp,ngăn chặn hiệu quả sự không phù hợp nguồn cung cấp năng lượng gây thiệt hại cho các thành phần quang học và điện nội bộ.


4- Khả năng thích nghi công nghiệp mạnh mẽ
Phạm vi nhiệt độ hoạt động rộng từ -20 °C đến 70 °C, vỏ kim loại chống bụi IP40,Thời gian sử dụng dài hơn 100 triệu chu kỳ chuyển mạch và tốc độ chuyển mạch tín hiệu nhanh ≤10ms cho hoạt động công nghiệp liên tục lâu dài.


5. Gắn gọn và dễ triển khai
Cổng sợi LC tiêu chuẩn và đầu nối điện đầu cuối công nghiệp; Thiết kế lắp đặt đường ray DIN tiết kiệm không gian tủ, tương thích liền mạch với các hệ thống truyền thông sợi tích hợp mật độ cao.

Cấu trúc
