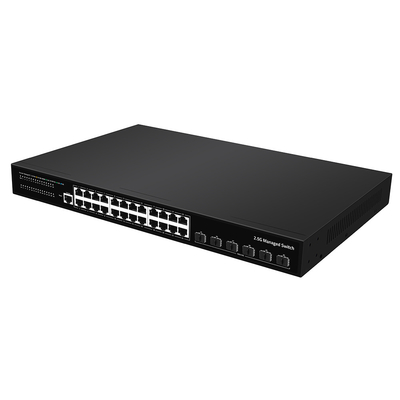

Olycom 10G Uplink 24 cổng 2.5G L3 quản lý chuyển đổi Ethernet
Tính năng của 2.5G Managed Switch
Thông số kỹ thuật của 10G L3 Switch
| Giao diện I/O | |
| Sức mạnh | AC100-240V/50-60Hz |
| Ethernet |
24* 100/1000/2500 Mbps RJ45 cổng Cổng 6* 10G SFP+ 1* RJ45 Console Port |
| Hiệu suất | |
| Dải băng thông | 240Gbps |
|
Bộ đệm gói Bộ nhớ |
178.56Mpps |
| DDR SDRAM | 512MByte |
| Bộ nhớ flash | 32MByte |
| Cache gói | 16Mbit |
| Bảng địa chỉ MAC | 32K |
| Khung lớn | 10Kbyte |
| VLAN | Phạm vi VLAN 1-4094, với VLAN hoạt động tối đa 4K |
| Tiêu chuẩn | |
| Giao thức mạng |
IEEE 802.3: Giao thức Ethernet MAC IEEE 802.3i: 10BASE-T Ethernet IEEE 802.3u: 100BASE-TX Fast Ethernet IEEE 802.3ab: 1000BASE-T Gigabit Ethernet IEEE 802.3z: 1000BASE-X Gigabit Ethernet (sợi quang) IEEE 802.3ae: 10G Ethernet (sợi quang) IEEE 802.3az: Ethernet tiết kiệm năng lượng IEEE 802.3ad: Phương pháp tiêu chuẩn để thực hiện tổng hợp liên kết IEEE 802.3x: Kiểm soát dòng chảy IEEE 802.1ab: LLDP/LLDP-MED (Protocol Link Layer Discovery) IEEE 802.1p: LAN Layer QoS/CoS Protocol Traffic Prioritization ((Thiết lọc đa phát chức năng) IEEE 802.1q: Hoạt động cầu VLAN IEEE 802.1x: Giao thức Kiểm soát truy cập và Xác thực Client/Server IEEE 802.1d: STP IEEE 802.1s: MSTP IEEE 802.1w: RSTP |
| Tiêu chuẩn ngành |
EMS: EN61000-4-2 (ESD) EN61000-4-5 ((Tăng cao) |
| Mạng trung bình |
10BASE-T: Cat3, 4, 5 hoặc cao hơn UTP ((≤100 M) 100BASE-TX: Cat5 hoặc cao hơn UTP ((≤100 M) 1000BASE-TX: Cat5 hoặc cao hơn UTP ((≤100 M) |
| Phương tiện quang sợi |
Sợi đa phương thức: 50/125, 62.5/125, 100/140um Sợi mô đơn: 8/125, 8.7/125, 9/125, 10/125um |
| Chứng nhận | |
| Chứng chỉ an toàn | CE, FCC, RoHS |
| Môi trường | |
| Môi trường làm việc |
Nhiệt độ làm việc: -10 ~ 50 °C Nhiệt độ lưu trữ: -40~70°C Độ ẩm làm việc: 10% ~ 90%, không ngưng tụ Nhiệt độ lưu trữ: 5% ~ 95%, không ngưng tụ |
Tính năng phần mềm
| Chức năng L3 | |
| IPv4 | IPv4 VLAN Interface |
| IPv4 Static Routes | |
| ARP | |
| IPv6 | IPv6 VLAN Interface |
| IPv6 Static Routes | |
| IPv6 ND | |
| RIP | V1/V2 |
| OSPF | Router-ID |
| Xác thực | |
| v2 | |
| Chức năng L2 | |
| Cảng | Chuyển cổng |
| Mô tả cổng | |
| Tốc độ cổng | |
| Port Duplex | |
| Kiểm soát dòng chảy cảng | |
| Jumbo, lên tới 10k | |
| Hỗ trợ 10G/2.5G (2023.3.2) | |
| Mô-đun sợi ((DDM)) | |
| Kết hợp liên kết |
Hỗ trợ chính sách cân bằng tải; Cơ sở trên MAC và IP-MAC |
| Nhóm tĩnh và động | |
| Hỗ trợ LACP | |
| Tối đa 8 nhóm | |
| Kiểm soát bão | Truyền hình |
| Không biết Multicast | |
| Không rõ Uni-cast | |
| Port Mirroring | Một đến một màn hình |
| Nhiều đối với một màn hình | |
| Sự xâm nhập/sự xâm nhập/cả hai | |
| Tối đa 4 nhóm phiên | |
| An ninh cảng | Các hạn chế địa chỉ MAC |
| Địa chỉ MAC bảo mật cổng | |
| Bảo vệ/Hạn chế/Tắt | |
| Phân biệt cảng | |
| Giới hạn tỷ lệ cảng | |
| Khám phá Loopback | |
| VLAN | Truy cập/Trong xe/Phân phối |
| Đường hầm VLAN (Q-in-Q Tunnel) | |
|
VID có thể cấu hình từ 1 - 4094; Nhất 4K nhóm VLAN tĩnh |
|
| VLAN thoại | |
| MAC VLAN | |
| VLAN giám sát | |
| Giao thức VLAN | |
| GVRP | |
| Địa chỉ MAC | Địa chỉ động |
| Địa chỉ tĩnh | |
| Địa chỉ lọc | |
| Giao thức cây trải dài | STP/RSTP/MSTP |
| Bộ lọc BPDU | |
| BPDU Guard | |
| Cổng Edge | |
| LLDP | LLDP |
| LLDP MED | |
| Multicast | IGMP Snooping |
| IGMP V1/V2/V3 | |
| Cổng Router | |
| Địa chỉ nhóm IGMP tĩnh | |
| Việc lọc các nhóm IGMP | |
| Quirker | |
| MLD Snooping | |
| MVR | |
| QoS | Dựa trên phân loại giao thông, ưu tiên nghiêm ngặt và WRR |
| Ưu tiên cảng | |
| 802.1P Ưu tiên | |
| Ưu tiên IP TOS | |
| Ưu tiên của IP DSCP | |
| Hỗ trợ tối đa 8 hàng đợi trên mỗi cổng | |
| Nhận xét ưu tiên | |
| Dịch vụ | |
| DHCP | Máy chủ DHCP |
| IP Pool | |
| Liên kết tĩnh | |
| DHCP Relay | |
| Tùy chọn 43 | |
| Giao thức truy cập | HTTP |
| HTTPS | |
| Telnet | |
| SSHv2 | |
| Manager ACL | |
| Thời gian hết phiên | |
| Số lần thử lại mật khẩu | |
| Thời gian im lặng | |
| An ninh | |
| AAA | Radius |
| TACACS+ | |
| 802.1X | |
| Cơ sở trên cảng/MAC/local/WEB | |
| DHCP Snooping | Toàn cầu/VLAN |
| Tùy chọn 82 | |
| Định dạng mạch | |
| IP Source Guard | |
| Kiểm tra ARP động | |
| DOS chống tấn công | |
| ACL | MAC ACL |
| IPv4 ACL | |
| IPv6 ACL | |
| Chẩn đoán | |
| Sys log | Ghi lại tin nhắn |
| Server từ xa | |
| Ping | |
| Hướng dẫn theo dõi | |
| Thử nghiệm đồng | |
| UDLD | |
| Quản lý | |
| Quản lý truy cập | Bộ điều khiển |
| HTTP/HTTPS | |
| Telnet | |
| SSH | |
| SNMP | |
| Quản lý IP | Địa chỉ tĩnh |
| Khách hàng DHCP | |
| Hỗ trợ địa chỉ IPv4 và IPv6 | |
| VLAN quản lý | |
| DNS | |
| Đồng bộ hóa thời gian | SNTP |
| Thời gian thủ công | |
| SNMP | V1/V2C/V3 |
| Cộng đồng | |
| V3 User | |
| Nhóm | |
| Máy chủ bẫy | |
| SNMP MIB | RFC 1213 MIB-II |
| RFC 1493 Bridge MIB | |
| RFC 1643 Ethernet MIB | |
| RFC 2819 RMON MIB (Nhóm 1, 2, 3 và 9) | |
| RFC 2863 Giao diện MIB | |
| LLDP | |
| MIB tư nhân | |
| RMON | Thống kê |
| Lịch sử | |
| Sự kiện | |
| Cảnh báo | |
| Người dùng | |
| Phần mềm cố định | Nâng cấp phần mềm |
| Cấu hình | Tải lên và tải xuống |
| tải lên và tải xuống thông qua giao diện USB | |
| Lưu | |
| Khởi động lại | |
| Các lỗi của nhà máy | |
| Tiêu chuẩn tuân thủ | |
| IEEE 802.3x kiểm soát dòng chảy và áp suất ngược | |
| IEEE 802.3ad port trunk với LACP | |
| IEEE 802.1D Spanning Tree Protocol | |
| IEEE 802.1w Rapid Spanning Tree Protocol | |
| IEEE 802.1s Giao thức cây trải dài đa | |
| IEEE 802.1p lớp dịch vụ | |
| IEEE 802.1Q VLAN tagging | |
| IEEE 802.1x Port Authentication Network Control | |
| IEEE 802.1ab LLDP | |
| IEEE 802.3af Power over Ethernet | |
| IEEE 802.3at Power over Ethernet Plus | |
| RFC 768 UDP | |
| RFC 793 TFTP | |
| RFC 791 IP | |
| RFC 792 ICMP | |
| RFC 2068 HTTP | |
| RFC 1112 IGMP v1 | |
| RFC 2236 IGMP v2 | |
| RFC 3376 IGMP v3 | |
| RFC 2710 MLD v1 | |
| FRC 3810 MLD v2 | |
| RFC 2328 OSPF v2 | |
Kích thước của 10G Fiber Switch
| Chứng chỉ | |
| PWR |
Mở: Điện bật Tắt: Tắt điện |
| SYS |
On: Hệ thống đang hoạt động bình thường Nhấp nháy: Khởi động hệ thống đang diễn ra |
| Đèn cảnh báo | Hệ thống nhiệt độ hoặc điện áp báo động bất thường |
| Đèn cổng liên kết |
Xanh bật: 2.5G Link Màu vàng trên: 100/1000M Link On: Liên kết chuyển tiếp Tắt: Liên kết không đi qua |
| Đèn SFP Port |
Màu xanh: 10G Link Xanh bật: 2.5G Link Flashing: Liên kết chuyển tiếp Tắt: Liên kết không đi qua |
| Nút Reset |
Bấm ngắn trong vòng chưa đầy 5 giây để khởi động lại Bấm lâu hơn 5 giây để đặt lại mặc định của nhà máy |
| Thông số kỹ thuật vật lý | |
| Kích thước cấu trúc |
Kích thước sản phẩm:440*281*44mm Kích thước bao bì: 500*365*85mm Sản phẩm N.W:4.02kg Sản phẩm G.W:4.79KG |
| Thông tin đóng gói |
Kích thước hộp: 520*445*385mm Bao bì Số lượng:5pcs Trọng lượng bao bì: 24,95KG |
| Điện áp |
Điện áp hoạt động: AC100-240V 50/60Hz Nguồn cung cấp điện: DC 12V5A |
| Tiêu thụ năng lượng | Tổng tiêu thụ: tối đa 52W |
| Danh sách gói |
Chuyển đổi Ethernet: 1 bộ, Sổ tay hướng dẫn: 1 PCS, Chứng chỉ: 1 PCS, dây điện: 1 PCS Cáp hàng loạt: 1PCS, tai rack: 1 cặp |
