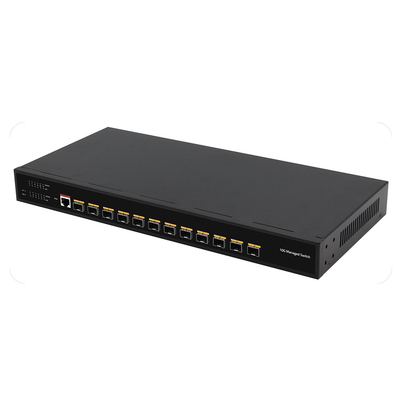

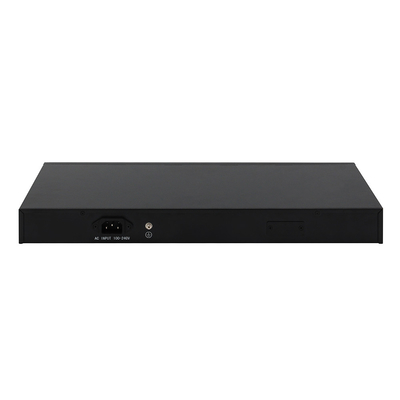

Olycom 12 cổng 10G Uplink L3 quản lý chuyển đổi sợi
Tính năng của 10G Fiber Switch
Thông số kỹ thuật của Commercial Managed Switch
| Giao diện I/O | |
| Sức mạnh |
AC100-240V 50/60Hz DC 12V |
| Ethernet |
12* Cổng SFP+ 1* RJ45 Console Port |
| Hiệu suất | |
| Dải băng thông | 240Gbps |
| Bộ nhớ đệm gói | 178.56Mpps |
| DDR SDRAM | 128MByte |
| Bộ nhớ flash | 16MByte |
| Bộ nhớ cache gói | 16MBit |
| Địa chỉ MAC | 32K |
| Khung Giống | 10Kbyte |
| VLAN | Phạm vi VLAN 1-4094, với VLAN hoạt động tối đa 4K |
| Tiêu chuẩn | |
| Giao thức mạng |
IEEE802.3 (Ethernet) IEEE802.3u (Fast Ethernet) IEEE 802.3ab (Gigabit Ethernet) IEEE 802.3z (Gigabit Ethernet sợi quang) IEEE 802.3ae (10G Ethernet) IEEE802.3x (kiểm soát dòng chảy) IEEE 802.3az (Energy Efficient Ethernet) IEEE 802.3ad (đồng kết nối) IEEE 802.1AB LLDP/LLDP-MED (Protocol Link Layer Discovery) IEEE 802.1D Spanning Tree Protocol (STP) IEEE 802.1w Rapid Spanning Tree Protocol (RSTP) IEEE 802.1s Giao thức cây trải dài đa (MSTP) IEEE 802.1Q (Mạng cục bộ ảo) IEEE 802.1p (VLAN Tags) IEEE 802.1X (Xác thực người dùng) |
| Tiêu chuẩn ngành |
EMS: EN61000-4-2 (ESD) EN61000-4-5 (Sự bùng nổ) |
|
Mạng trung bình
|
Sợi đa chế độ: 50/125, 62.5/125, 100/140um Sợi đơn chế độ: 8/125, 8.7/125, 9/125, 10/125um |
| Chứng nhận | |
| Chứng chỉ an toàn | CE, FCC, RoHS |
| Môi trường | |
| Môi trường làm việc |
Nhiệt độ làm việc: -10 ~ 50 °C Nhiệt độ lưu trữ: -40~70°C Độ ẩm làm việc: 10% ~ 90%, không ngưng tụ Nhiệt độ lưu trữ: 5% ~ 95%, không ngưng tụ |
Cấu trúc
| Chỉ số chức năng | |
| Chỉ số | PWR (Chỉ số công suất),SYS (Chỉ số hệ thống),Link (Chỉ số liên kết),ACT (Chỉ số ACT) |
| PWR ((Chỉ số công suất) |
Mở: Mở Tắt: Tắt |
| SYS ((System light) |
Khởi động: Hệ thống bình thường, Nhấp nháy: khởi động hệ thống |
| 10G ((Link Light) | Trên: 10G Link |
| ACT ((Data Light) | bật: kết nối; nhấp nháy: truyền dữ liệu; tắt: ngắt kết nối |
| Thông số kỹ thuật vật lý | |
| Kích thước cấu trúc |
Kích thước sản phẩm: 440*205*44mm Kích thước bao bì: 500*290*85mm Sản phẩm N.W: 2,50 KG Sản phẩm G.W: 3,12 KG |
| Thông tin đóng gói |
Kích thước hộp: 520*445*310mm Bao gồm: 5 PCS Trọng lượng bao bì: 16,6 kg |
| Điện áp |
Điện áp: AC100-240V, 50/60Hz Nguồn cung cấp điện: 12V8A |
| Tiêu thụ | Tối đa 30W |
| Danh sách gói |
Chuyển đổi: 1 bộ, hướng dẫn sử dụng: 1 PC, Giấy chứng nhận: 1 PC, dây điện: 1 PC Cáp hàng loạt: 1 PC, tai rack: 1 cặp |
Chức năng phần mềm
| Chức năng L3 | |
| IPv4 | IPv4 VLAN Interface |
| IPv4 Static Routes | |
| ARP | |
| IPv6 | IPv6 VLAN Interface |
| IPv6 Static Routes | |
| IPv6 ND | |
| RIP | V1/V2 |
| OSPF | Router-ID |
| Xác thực | |
| v2 | |
| Chức năng L2 | |
| Cảng | Chuyển cổng |
| Mô tả cổng | |
| Tốc độ cổng | |
| Port Duplex | |
| Kiểm soát dòng chảy cảng | |
| Hỗ trợ 10G/2.5G (2023.3.2) | |
| Jumbo, lên tới 10k | |
| Mô-đun sợi ((DDM)) | |
| Kết hợp liên kết | Hỗ trợ chính sách cân bằng tải; Cơ sở trên MAC và IP-MAC |
| Nhóm tĩnh và động | |
| Hỗ trợ LACP | |
| Tối đa 8 nhóm | |
| Kiểm soát bão | Boardcast |
| Không biết Multicast | |
| Không biết Unicast | |
| Port Mirroring | Một đến một màn hình |
| Nhiều đối với một màn hình | |
| Sự xâm nhập/sự xâm nhập/cả hai | |
| Tối đa 4 nhóm phiên | |
| An ninh cảng | Các hạn chế địa chỉ MAC |
| Địa chỉ MAC bảo mật cổng | |
| Bảo vệ/Hạn chế/Tắt | |
| Phân biệt cảng | |
| Giới hạn tỷ lệ cảng | |
| Khám phá Loopback | |
| VLAN | Truy cập/Trong xe/Phân phối |
| Đường hầm VLAN (Q-in-Q Tunnel) | |
| VID congurable từ 1 - 4094; Nhất 4K nhóm VLAN tĩnh |
|
| VLAN thoại | |
| MAC VLAN | |
| VLAN giám sát | |
| Giao thức VLAN | |
| GVRP | |
| Địa chỉ MAC | Địa chỉ động |
| Địa chỉ tĩnh | |
| Địa chỉ lọc | |
| Giao thức cây nhâu | STP/RSTP/MSTP |
| Bộ lọc BPDU | |
| BPDU Guard | |
| Cổng Edge | |
| ERPS | Chỉ cổng SFP |
| ALL Cảng | |
| LLDP | LLDP |
| LLDP MED | |
| Multicast | IGMP Snooping |
| IGMP V1/V2/V3 | |
| Cổng Router | |
| Địa chỉ nhóm IGMP tĩnh | |
| Việc lọc các nhóm IGMP | |
| Querier | |
| MLD Snooping | |
| MVR | |
| QoS | Dựa trên phân loại giao thông, ưu tiên nghiêm ngặt và WRR |
| Ưu tiên cảng | |
| 802.1P Ưu tiên | |
| Ưu tiên IP TOS | |
| Ưu tiên của IP DSCP | |
| Hỗ trợ tối đa 8 hàng đợi trên mỗi cổng | |
| Nhận xét ưu tiên | |
| Dịch vụ | |
| DHCP | Máy chủ DHCP |
| IP Pool | |
| Liên kết tĩnh | |
| DHCP Relay | |
| Tùy chọn 43 | |
| Giao thức truy cập | HTTP |
| HTTPS | |
| Telnet | |
| SSHv2 | |
| Manager ACL | |
| Thời gian hết phiên | |
| Số lần thử lại mật khẩu | |
| Thời gian im lặng | |
| An ninh | |
| AAA | Radius |
| TACACS+ | |
| 802.1X | |
| Cơ sở trên cảng/MAC/local/WEB | |
| DHCP Snooping | Toàn cầu/VLAN |
| Tùy chọn 82 | |
| Định dạng mạch | |
| IP Source Guard | |
| Kiểm tra ARP động | |
| DoS | |
| ACL | MAC ACL |
| IPv4 ACL | |
| IPv6 ACL | |
| Chẩn đoán | |
| Syslog | Ghi lại tin nhắn |
| Server từ xa | |
| Ping | |
| Hướng dẫn | |
| Thử nghiệm đồng | |
| UDLD | |
| Quản lý | |
| Quản lý truy cập | Bộ điều khiển |
| HTTP/HTTPS | |
| Telnet | |
| SSH | |
| SNMP | |
| Quản lý IP | Địa chỉ tĩnh |
| Khách hàng DHCP | |
| Hỗ trợ địa chỉ IPv4 và IPv6 | |
| VLAN quản lý | |
| DNS | |
| Đồng bộ hóa thời gian | SNTP |
| Thời gian thủ công | |
| SNMP | V1/V2C/V3 |
| Cộng đồng | |
| V3 User | |
| Nhóm | |
| Máy chủ bẫy | |
| SNMP MIB | RFC 1213 MIB-II |
| RFC 1493 Bridge MIB | |
| RFC 1643 Ethernet MIB | |
| RFC 2819 RMON MIB (Nhóm 1, 2, 3 và 9) | |
| RFC 2863 Giao diện MIB | |
| LLDP | |
| MIB tư nhân | |
| RMON | Thống kê |
| Lịch sử | |
| Sự kiện | |
| Cảnh báo | |
| Người dùng | |
| Phần mềm cố định | Double Image; Chuyển đổi giữa Active và Alternate firmware image. |
| Nâng cấp phần cứng | |
| Cấu hình | Tải lên và tải xuống |
| Lưu | |
| Khởi động lại | |
| Các lỗi của nhà máy | |
| Tiêu chuẩn tuân thủ | |
| IEEE 802.3x kiểm soát dòng chảy và áp suất ngược | |
| IEEE 802.3ad port trunk với LACP | |
| IEEE 802.1D Spanning Tree Protocol | |
| IEEE 802.1w Rapid Spanning Tree Protocol | |
| IEEE 802.1s Giao thức cây trải dài đa | |
| IEEE 802.1p lớp dịch vụ | |
| IEEE 802.1Q VLAN tagging | |
| IEEE 802.1x Port Authentication Network Control | |
| IEEE 802.1ab LLDP | |
| RFC 768 UDP | |
| RFC 793 TFTP | |
| RFC 791 IP | |
| RFC 792 ICMP | |
| RFC 2068 HTTP | |
| RFC 1112 IGMP v1 | |
| RFC 2236 IGMP v2 | |
| RFC 3376 IGMP v3 | |
| RFC 2710 MLD v1 | |
| FRC 3810 MLD v2 | |
| RFC 2328 OSPF v2 | |
